Молоток гладильный Stalex PPH-610
Stalex PPH-610 – пневматический гладильный молоток предназначенный для формовки листового металла (из малоуглеродистой стали, алюминия и меди). Обрабатываемая металлическая заготовка подаётся между байком наковальни и байком молота, благодаря чему её неровные поверхности разглаживаются и качество поверхности улучшается. Станок имеет 3 диапазона скоростей 1800÷2000/3200÷3500/4400÷4600 ударов в минуту. Станок разглаживает поверхность, придаёт ранее изогнутой форме листа более качественную поверхность. Работает с мягкой сталью до 16-го калибра (1,5мм или 0,06 дюйма), медью и алюминием толщиной до 3мм или 1/8 дюйма. Используется для калибровочных задач (улучшение качества поверхности изгиба на заготовке), после работ на таких станках как Шринкеры и Стретчеры.
Особенности:
- Формовка листового металла, подача заготовки между байком наковальни и байком молота.
- Подходит для работы с мягкой сталью/медью и алюминием – до 1,5мм/3мм
- Пневматический гладильный молоток оснащен 1им комплектом бойков молота/наковальни.
- Требуемое давление воздуха воздушного компрессора – 0,62МПа÷0,83МПа
- Потребление воздуха - 249.2 л/мин или 0.2492 м³/мин или 8.8 футов³/мин
- В комплектацию входят - транспортировочные колеса, расположенные под ногами-опорами, позволяющие перемещать станок.
Техническое обслуживание:
Перед каждым использованием проверить следующее:
1) Уровень масла в лубрикаторе; при необходимости пополнить не обладающим аддитивными и моющими свойствами маслом ISO 32 / SAE 10W. Снять с помощью отвертки масляную пробку.
2) Все монтажные, комплектующие и крепежные детали; при необходимости отрегулировать/затянуть.
3) Все фитинги пневматической магистрали; заменить неисправные или имеющие утечку.
4) Проводку на изношенность и короткое замыкание; при необходимости заменить.
Периодически проверять колбу фильтра/регулятора на наличие жидкости и накопление осадка и сливать ее при необходимости. Чтобы снять колбу, следует перекрыть подачу воздуха и спустить избыток воздуха; затем нажать язычок, провернуть колбу влево и вытянуть ее вниз. Для повторной установки колбы следует выполнить процедуру в обратном порядке. Перед подачей воздуха в систему убедиться, что колба зафиксирована!
|
Модель |
Молоток гладильный Stalex PPH-610 |
|
|
Артикул |
373260 |
|
|
Макс. толщина |
Малоуглеродистая сталь |
до 1,5 мм |
|
Алюминий |
до 3 мм |
|
|
Медь |
до 3 мм |
|
|
* Примечание: модель может работать с мягкой сталью с допустимой толщиной составляющей 1,5 мм, для нержавеющей стали - не более 0,7 мм. |
||
|
Максимальная ширина обрабатываемого листа |
610 мм (24 дюйма) |
|
|
Зазор между плоскостями бойков |
63,5 мм (2-1/2 дюйма) |
|
|
Комплект бойков молота/наковальни. |
1 шт |
|
|

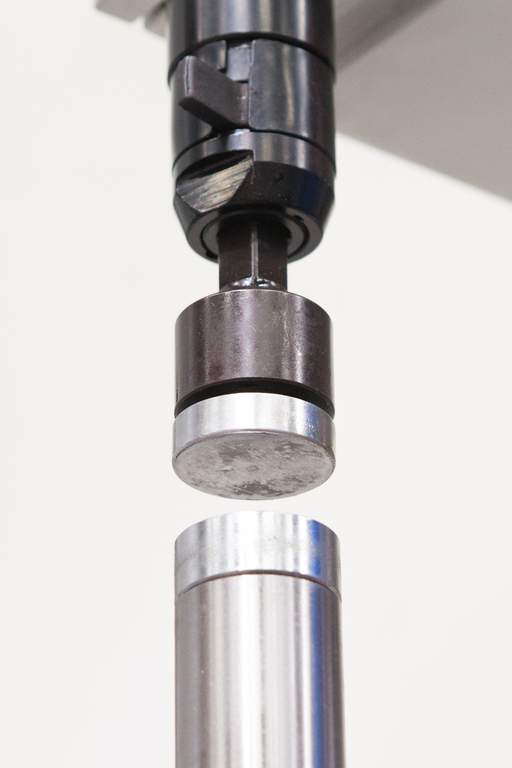

Боёк молота |
Ø плоской части 50,8 мм (2 дюйма) |
|
|
Боёк наковальни |
R головки 50,8 мм (2 дюйма) |
|
|
Впускной воздушный патрубок |
1/4'' NPT |
|
|
Регулятор подачи воздуха |
3 диапазона скоростей |
|
|
Число ударов в минуту |
1800÷2000/3200÷3500/4400÷4600 |
|
|
Максимальные вес на удар |
20,4 кг / 45 фунтов |
|
|
Требуемое давление воздуха |
0,62МПа÷0,83МПа (90÷120 фунтов/дюйм² или 6,33÷8,44 кГс/см²) Запрещается увеличивать давление воздуха свыше 0,83МПа (120 фунтов/дюйм²) |
|
|
Потребление воздуха |
249,2 л/мин или 0,2492 м³/мин или 8.8 футов³/мин |
|
|
Уровень шума |
92,26÷104,3 дБ |
|
|
Транспортировочные колёса |
Ø 82,5 мм х Ш 32ммм |
|
|
Рама |
Стальная труба (прямоугольное сечение, толщина 3,5 мм) |
|
|
Размер трубы рамы |
прямоугольное сечение 100 мм |
|
|
Размер трубы опоры |
прямоугольное сечение 75 х 50 мм |
|
|
Маховики |
Шлифованный литейных чугун |
|
|
Габаритные размеры, при перевозке |
920(Д) х 370(Ш) х 1720(В) мм |
|
|
Габаритные размеры, в собранном виде |
860(Д) х 735(Ш) х 1675(В) мм |
|
|
Масса, брутто |
113 кг |
|
|
Масса, нетто |
100 кг |
|
|
Стоимость |
$ |
|
|
Требуемая смазочная система (не входит в стандартную комплектацию) |
Маслёнка, ISO32/SAE 10W |
|
