Станок вальцовочный электромеханический Stalex ESR 1300x2.5
Характеристики:
- - Вальцы с тремя ассиметричными валами
- - Валы изготовлены из высокопрочной стали, закаленные (твердость HRC45) и полированные
- - Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя
- - Регулируемые нижние валы
- - Канавки для гибки прутка

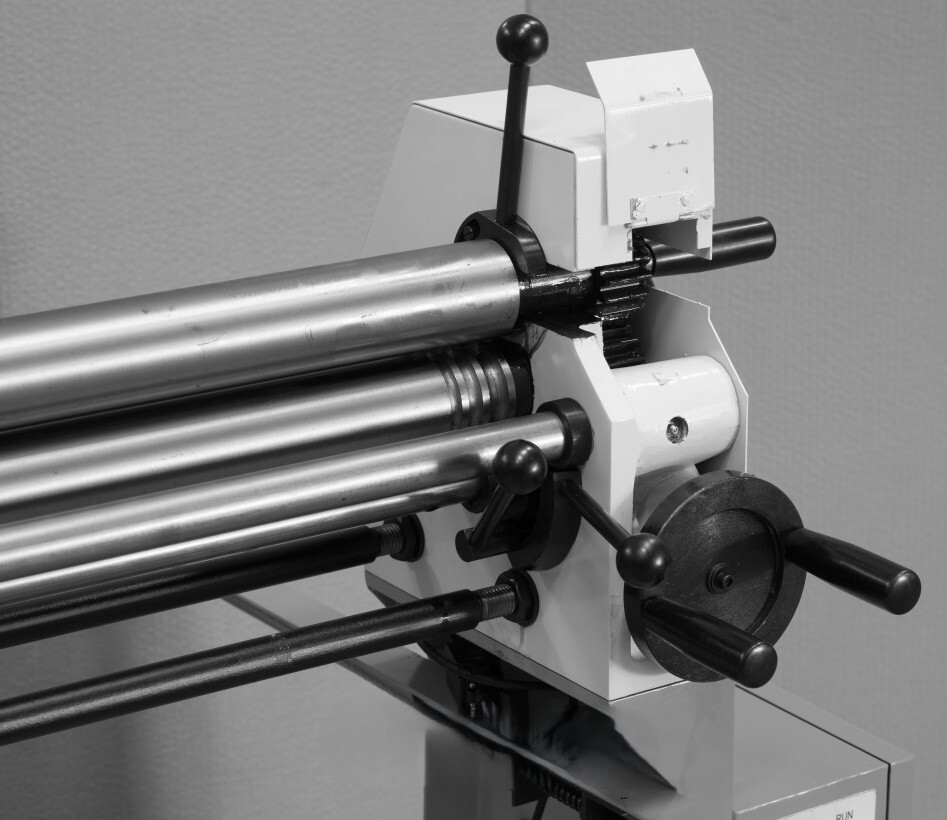

- - Поворотно-откидной механизм верхнего вала с эксцентриковым зажимом
- - Возможность гибки на конус
- - Выносная педаль с кнопкой аварийной остановки
- - Верхний вал вращается в обе стороны
- - Поставляется с функцией конусной гибки
- - Набор инструмента в стандартной комплектации
Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.
|
Наименование |
Stalex ESR-1300x2.5 |
|
Артикул |
391104 |
|
Макс. толщина вальцовки (низкоуглеродистая сталь, σs ≤245 МПа) |
2,5мм |
|
Твердость валов |
до 45 HRC |
|
Макс. ширина вальцовки |
1300мм |
|
Диаметр вальца |
90мм |
|
Скорость вращения валов |
8,8 об/мин |
|
Мощность двигателя |
1,5 кВт |
|
Габаритные размеры |
2000х720х1200 |
|
Масса нетто/брутто |
540/600 кг |
|
Стоимость |
|
|
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более макс. толщины вальцовки (мм). |
|
|
Stalex ESR-1300x2.5 *Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 2,5мм - составит не менее 130 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины). При работе с толщиной металла (нержавеющая сталь) ≤ 1,5мм – максимально возможный мин. Ø обечайки может составлять 140мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины). *При работе с алюминием диапазон толщин составляет – мин. 1,0мм - макс.3,8мм (при более меньшей толщине листа алюминия – формирование обечайки будет не стабильным). |
|
|
Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø - возможно только пробной прокаткой. |
|
|
Следует иметь ввиду, что существует минимальная толщина листа с которой может работать машина. Приближенно можно считать, что это 1/3 максимальной толщины. Это связано с тем, что минимально возможный диаметр изделия зависит не только от диаметра валков, но и от упругих свойств материала, и может быть точно определен только пробной прокаткой. В общем случае, чем тоньше и жестче материал, тем больше минимально возможный радиус изделия. Минимальной будет толщина, при которой после обработки листа в нем не образуется, достаточных для формирования готового изделия, остаточных деформаций. |
|
