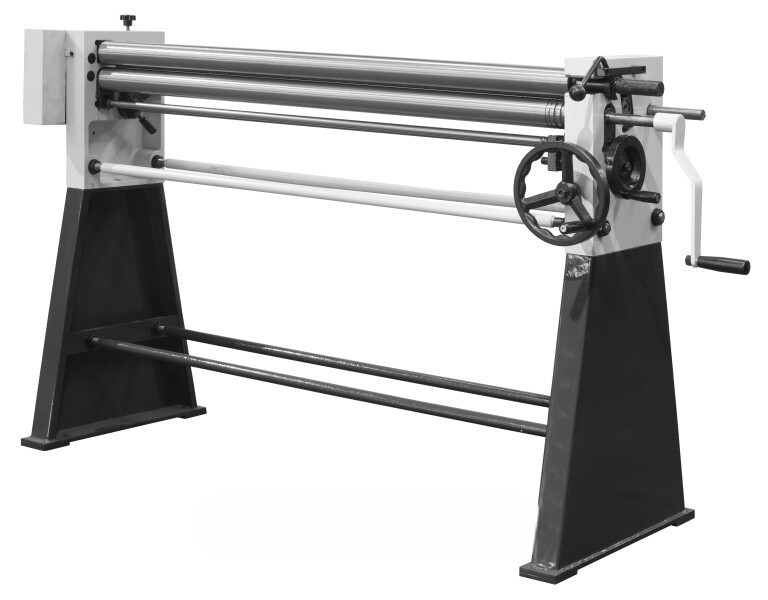

Станок вальцовочный ручной Stalex W01-2х1250
Вальцовочный станок Stalex W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.
|
Модель Stalex W01-2x1250 |
Характеристики |
|
Рабочая длина |
1250мм |
|
*Макс. толщина |
2мм |
|
Диаметр валов |
60мм |
|
Вес нетто |
223кг |
|
Размер упаковки |
1800х500х690мм |
|
Вес брутто |
260кг |
|
Стоимость |
|
|
Особенности |
|
|
Продольный паз верхнего вала для заправки листа |
|
|
Проточки для гибки прутка |
|
|
Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм) |
|
|
Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2мм |
|
|
Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа) |
|
|
Литьевые чугунные боковые опоры |
|
|
Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала |
|
|
Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала |
|
|

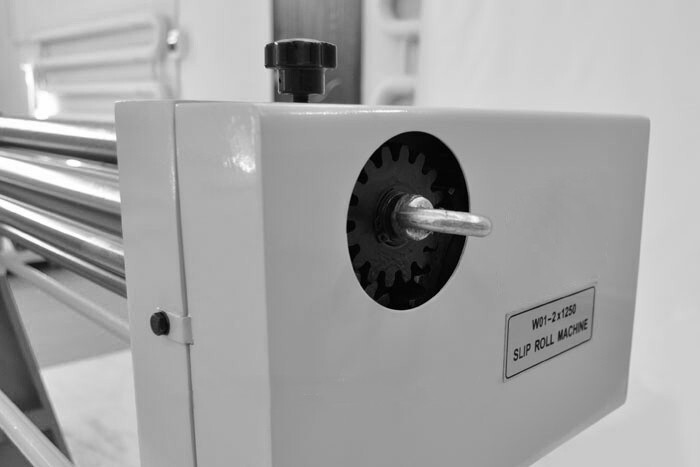

Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости) |
|
|
*Максимально допустимая толщина при работе с цветными металлами – не более 2,0мм. |
|
|
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 1,4мм |
|
|
*Максимально допустимая толщина при работе с нержавеющей сталью – не более 1,0мм. |
|
|
Минимально возможный Ø при работе с низкоуглеродистой сталью 1,4мм – не менее 210мм (т.к. это зависит не только от Ø валов, но и вида, сорта, термообработки материала, а также его длины и толщины). Более точно определить минимальный Ø - возможно только пробной прокаткой. |
|

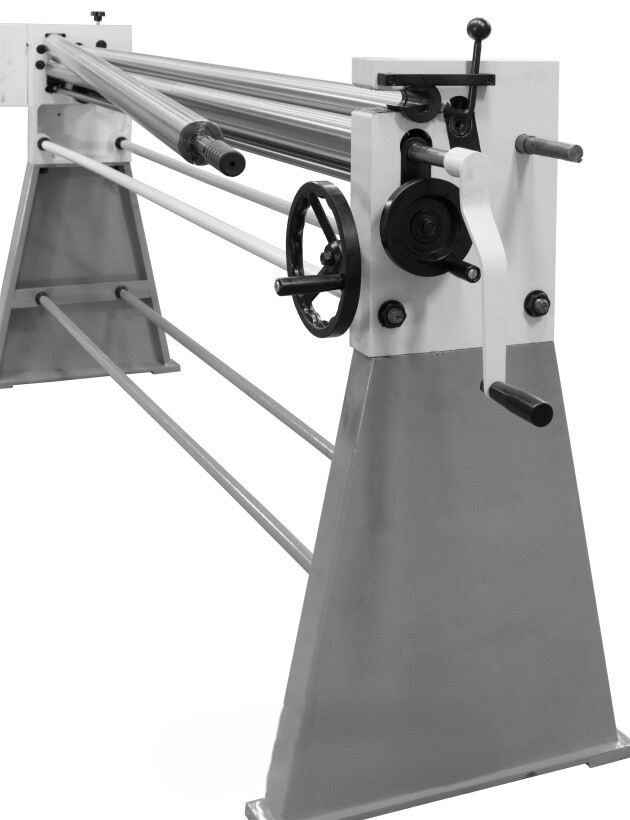

Далее узлы станка:
|
|
1) |
Рычаг фиксации верхнего вала |
|
2) |
Нижний вал – предназначен для регулировки толщины листа |
|
|
3) |
Задний Вал - предназначен для регулировки R получаемого на заготовки |
|
|
4) |
Продольный паз верхнего вала для заправки листа |
|
|
5) |
Проточки для гибки прутка |
|
|
6) |
Вал пониженной скорости для работы с макс. толщиной листа |
|
|
7) |
Вал скорости вращения для работы с малыми и средними толщинами листа |
|
|
8) |
Маховик перемещения заднего вала |
|
|
9) |
Реечный механизм с синхронизирующей тягой |
|
|
10) |
Маховик перемещения нижнего вала |
|
|
11) |
Механизм привода ползуна с синхронизирующей тягой |
|
|
12) |
Стопорный винт |
|
|
13) |
Переходной вал с шестерней |
