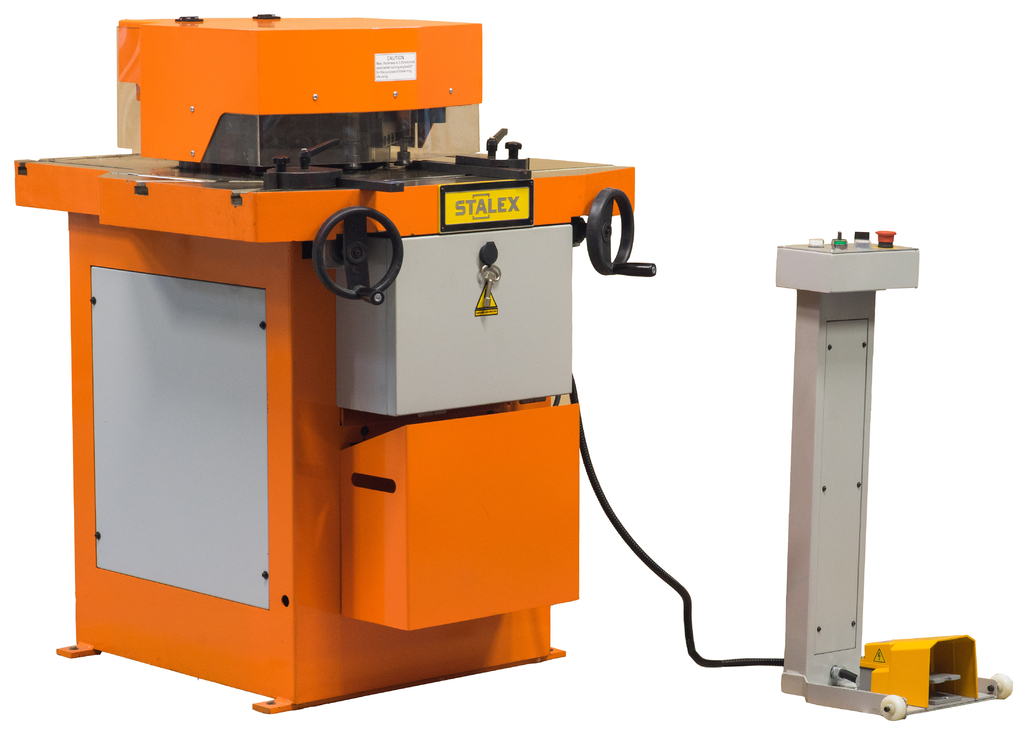

Станок угловысечной гидравлический Stalex HNM-6A
Особенности угловысечного станка Stalex HNM-6A - это мощное оборудование с гидравлическим приводом ножей для вырубки углов от 30° до 140° в листовом металле толщиной до 6 мм. Станок может работать в режиме гильотины и резать листы металла шириной до 200 мм. Процесс резки происходит за счёт работы гидроцилиндра, перемещающего узел по двум направляющим колоннам.Для настройки угла реза и глубины реза в этой модели установлены две шкалы измерения угла резки и две мерные поворотные линейки для обеих сторон. В стандартную комплектацию входит функция пробивки отверстий – Ø 12мм (в зависимости от поставки, возможна комплектация пуансона других диаметров), так же возможно дополнительно заказать оснастку до Ø 35мм.
- - Два узла (с передней части станка – функция резки; с задней части станка – функция пробивки)
- - Два гидравлических прижима
- - Два маховика для поворота каждой губки
- - Два контейнера для отходов резки
- - Уровень масла
- - Два манометра на узлы резки и пробивки
|
Модель |
Stalex HNM-6A |
|
Арт. |
372411 |
|
Тип привода |
гидравлический |
|
Изменяемый угол |
30°-140° |
|
Макс. толщина листа (сталь σв <400 Н/мм2, мягкая сталь ) |
6,0 мм |
|
Макс. толщина листа (алюминий стандартный) |
7.0 мм |
|
Макс. толщина листа (нержавеющая сталь) |
3.0 мм |
|
Функция пробивки отверстий |
Ø 12мм (дополнительно до Ø 40мм) |
|
Рабочая зона |
200х200 мм |
|
Система давления |
180 бар |
|
Потребляемая мощность |
4,0 кВт |
|
Общие габариты (ДхШхВ) |
1060х900х1210 мм |
|
Размеры упаковки (ДхШхВ) |
1200х1050х1400 мм |
|
Вес нетто/брутто |
1020 / 1100 кг |
|
Стоимость |
$ |
|
Комплект дополнительных ножей для HNM-6A |
528 $ |
|
Дополнительный инструмент для пробивки отверстий (матрица/пуансон) – диапазон отверстий Ø5 ÷Ø35мм (Толщина определяется диаметром пробивки, усилием станка и прочностью металла). |
|
|
Пример пробивки отверстий при работе со сталью - Ст3сп (Сталь конструкционная углеродистая обыкновенного качества): Комплект пуансона и матрицы Ø35мм для HNM-6A – макс. толщина пробивки 3,5мм Комплект пуансона и матрицы Ø30мм для HNM-6A – макс. толщина пробивки 4,0мм Комплект пуансона и матрицы Ø25мм для HNM-6A – макс. толщина пробивки 4,0мм Комплект пуансона и матрицы в диапазоне от Ø7мм до Ø 25 мм для HNM-6A – макс. толщина пробивки 4,0мм Комплект пуансона и матрицы Ø6мм для HNM-6A – макс. толщина пробивки 3,5мм Комплект пуансона и матрицы Ø5мм для HNM-6A – макс. толщина пробивки 3,0мм |
|

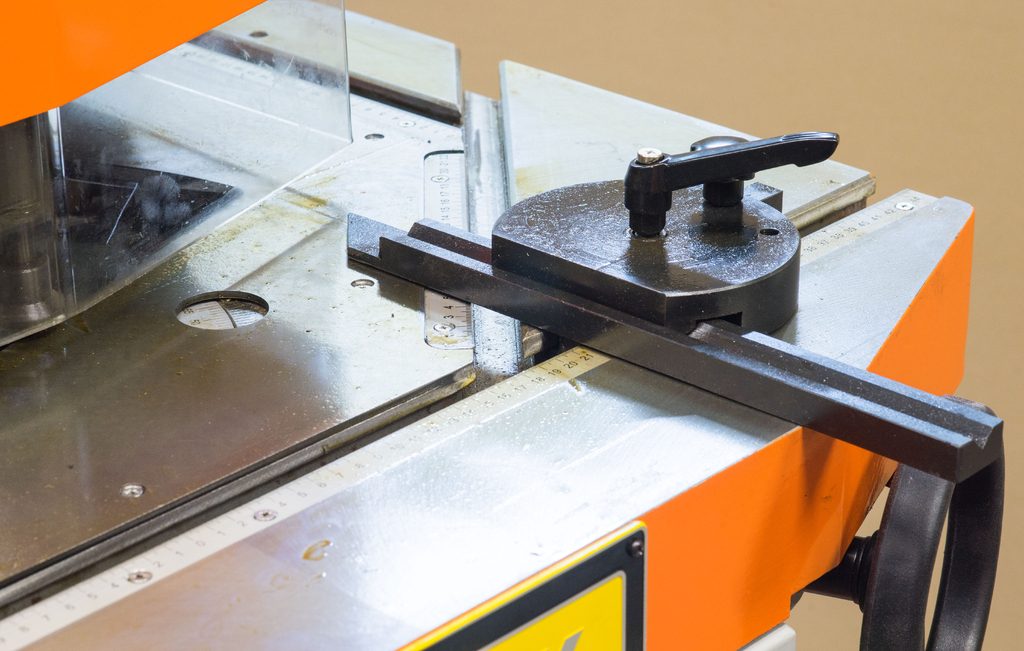

Защитный кожух, узел резки, два гидравлических прижима; маховики для поворота каждой губки на общий угол заготовки с 30°до140°, направляющие для упора и фиксации заготовки под углом, мерная линейка на рабочем столе.Защитный кожух, узел пробивки отверстий, пазы на рабочем столе для упора заготовок направляющими, мерная линейка на рабочем столе.
