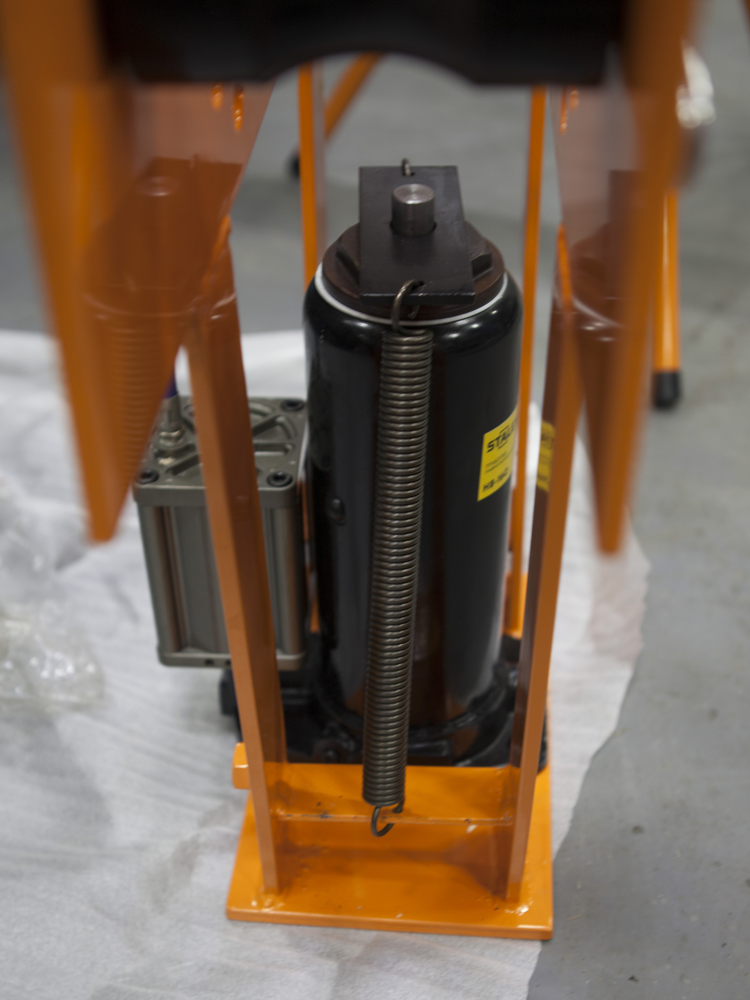

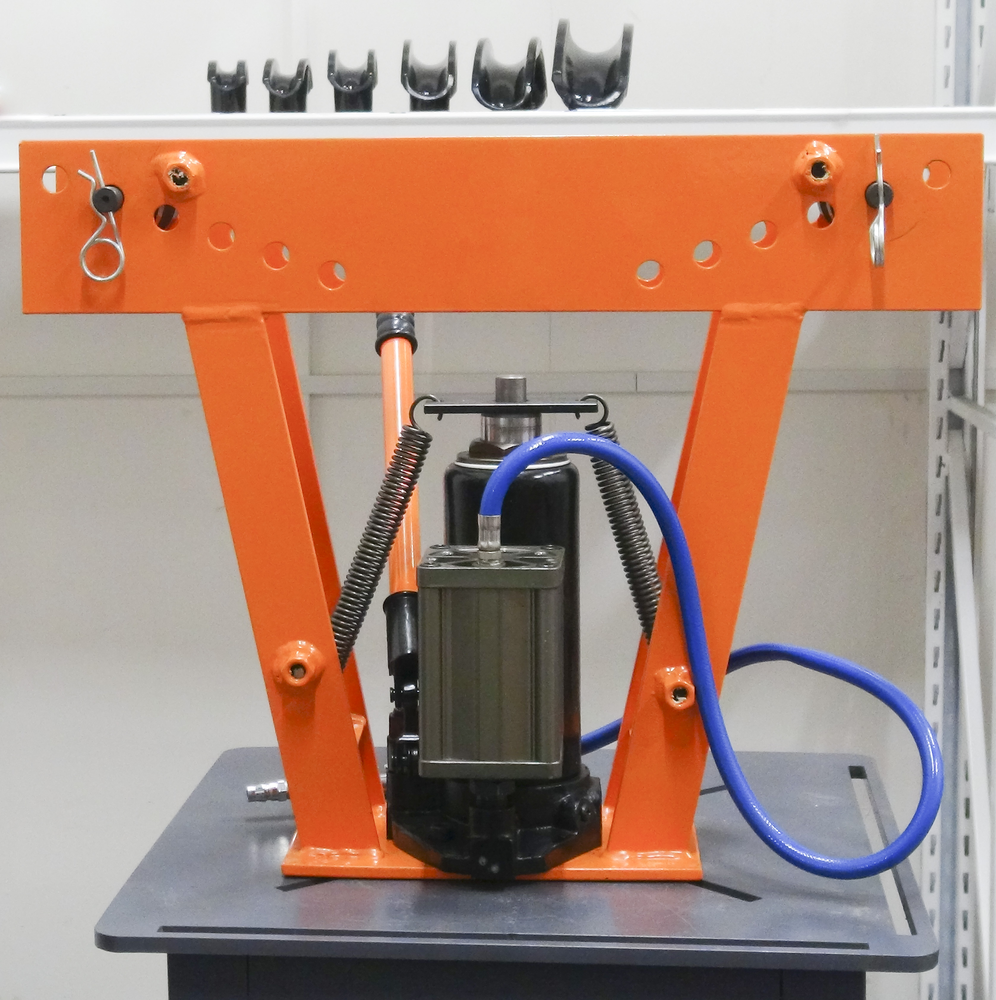

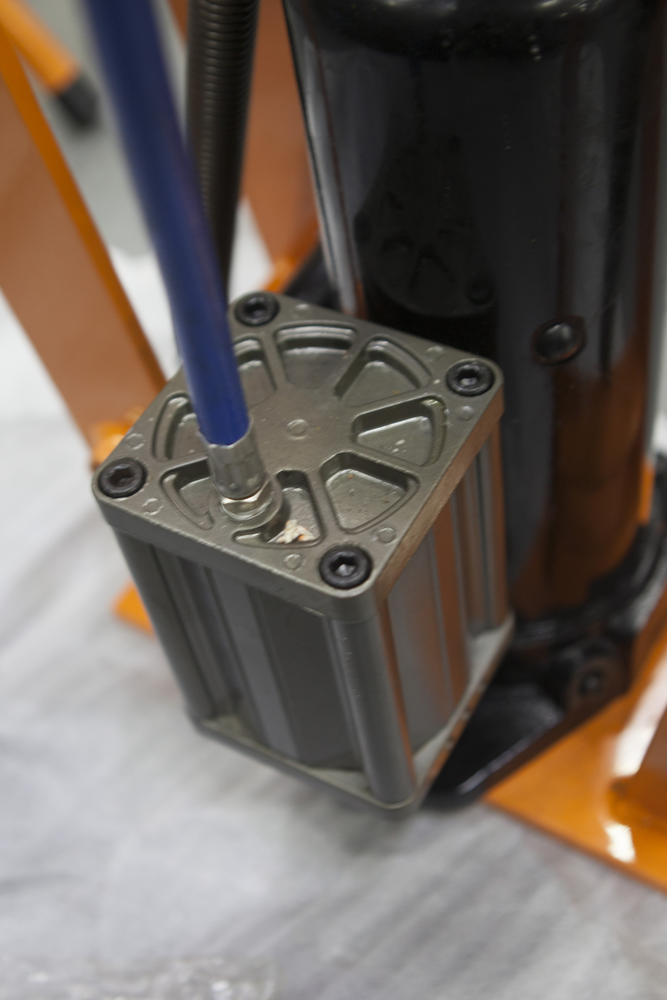

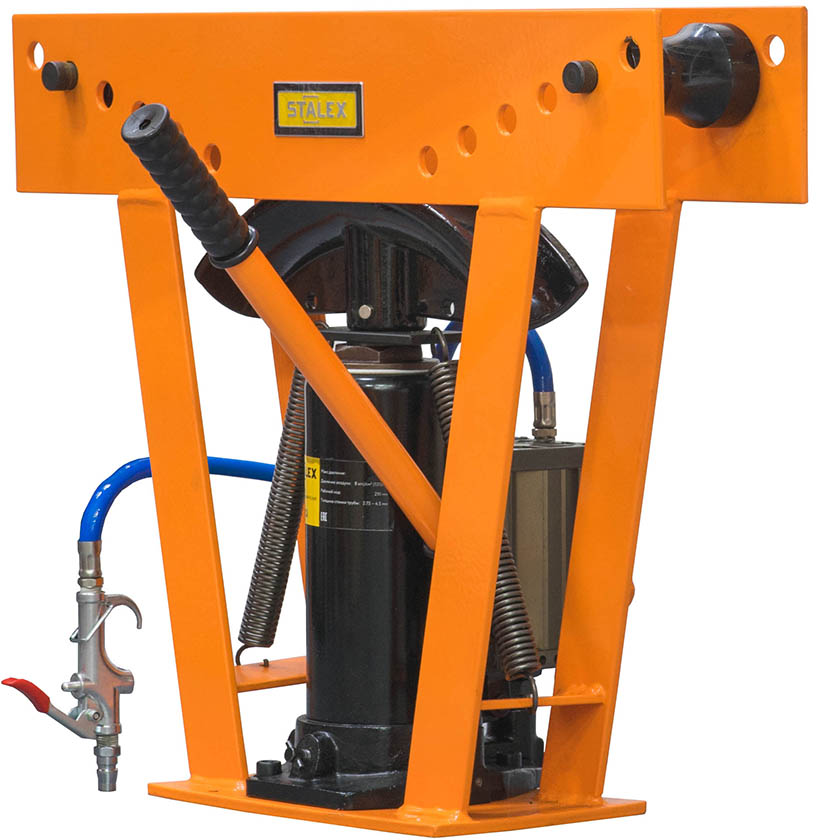

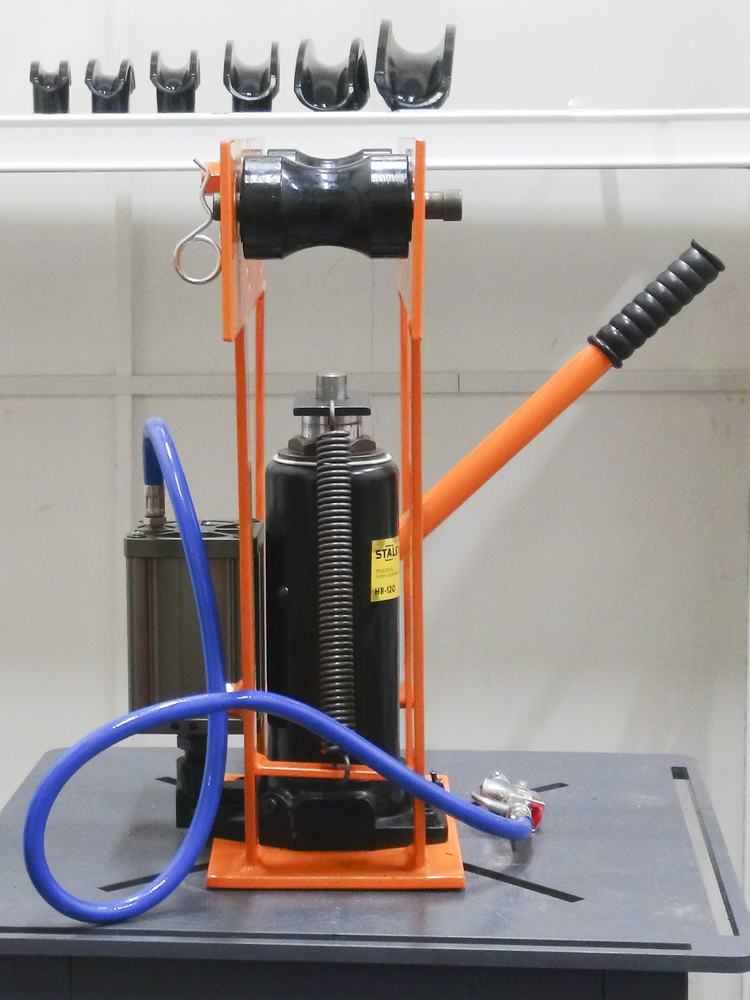

Трубогиб пневмогидравлический Stalex HB-12Q

Описание:

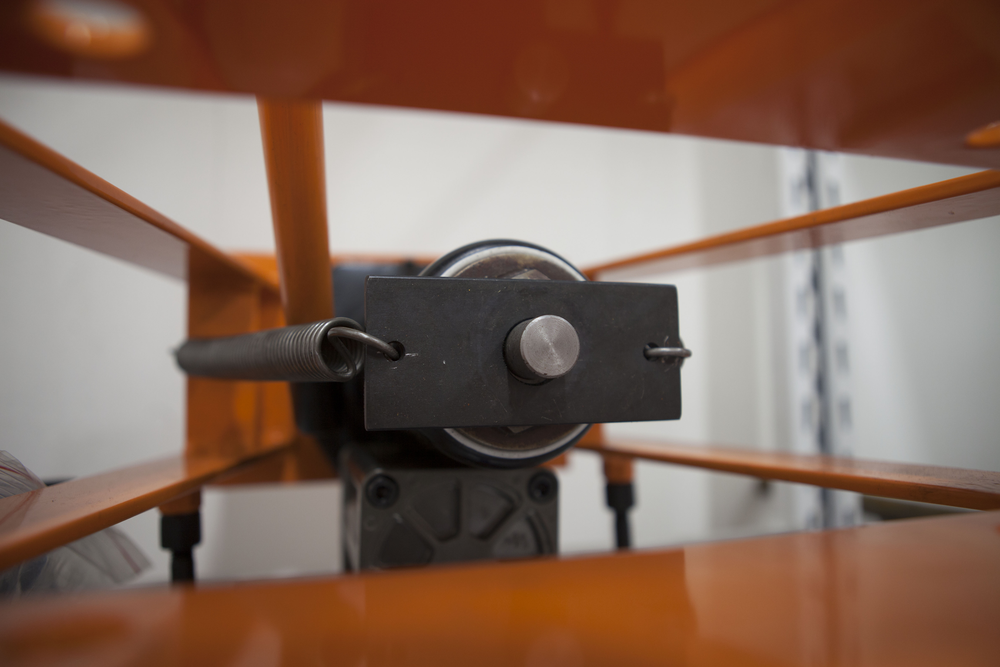

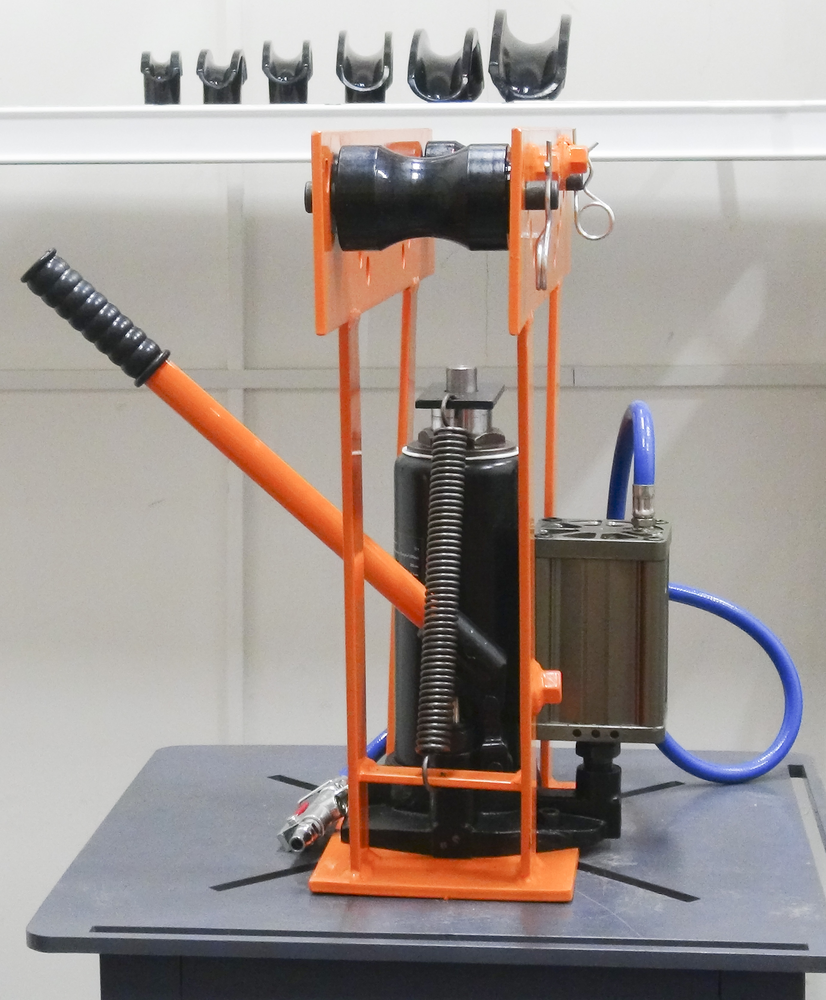

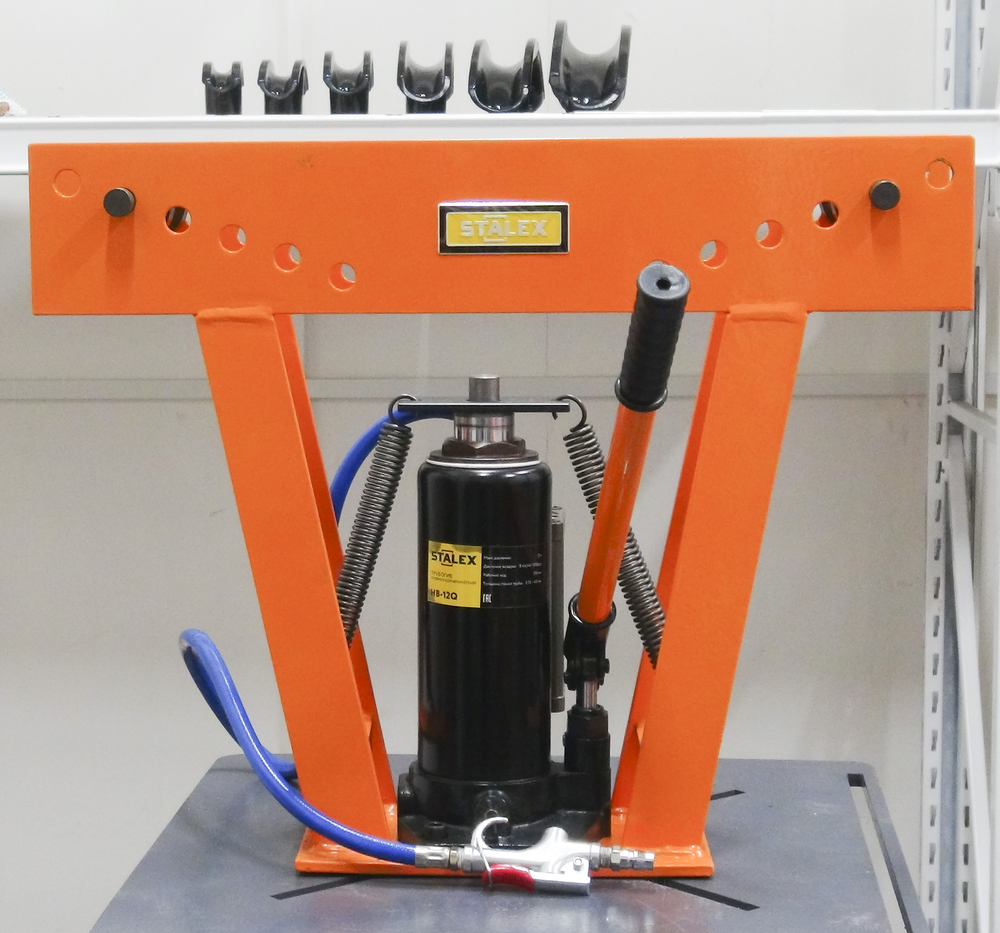

Пневмогидравлический трубогиб Stalex HB-12Q способен работать в двух режимах – ручном режиме (как мобильная модель на строй площадке) и пневматическом режиме управляемого от воздушного компрессора с мощностью двигателя 3 л.с. (что увеличивает его производительность и сводит к минимуму усилие работника).  Гибка производится в одной плоскости, макс. угол гибки 90°. Модель усилена гидравлическим приводом, что позволяет монтажнику прикладывать меньше усилий при гибки стальных труб по сравнению с механическими трубогибами, и затрачивать на гибку гораздо меньше времени. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.Широко применяется в сфере строительных и ремонтных работ. Прокладка газо- и водопроводов, производство всевозможных ограждений, каркасных конструкций.Совмещает в себе лучшие характеристики двух типов:Модель Stalex HB-12Q продавливает заготовки при помощи гидравлической направляющей, работая в двух независимых друг от друга режимах (ручной и пневматический), с набором сменных рабочих оправ. Помимо шести рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.

 Особенности:

• Производительный станок с быстрой установкой и демонтажем, простой в использовании
• Работает в двух независимых друг от друга режимах (ручной и пневматический)
• При работе в пневматическом режиме, станок должен работать от воздушного компрессора с диапазоном давления от 0,4 МПа до 0,8 МПа (Предостережение: не используйте компрессор - который выдаёт давление более чем 0.8 MПa, это может привести к опасной поломке). Диаметр шланга в компрессоре должен быть в диапазоне 8÷12мм. При соответствие этих двух параметров трубогибы будут работать надёжно и эффективно. Примечание: расход воздуха [или скорость потока] не ключевой параметр, главный параметр диапазон давления).
• Макс. усилие 12 тонн
• Пневматический режим работы отличается более высокой производительностью и отсутствием применения физической силы работника
• Ручной режим работы востребован как мобильная версия на строй площадке

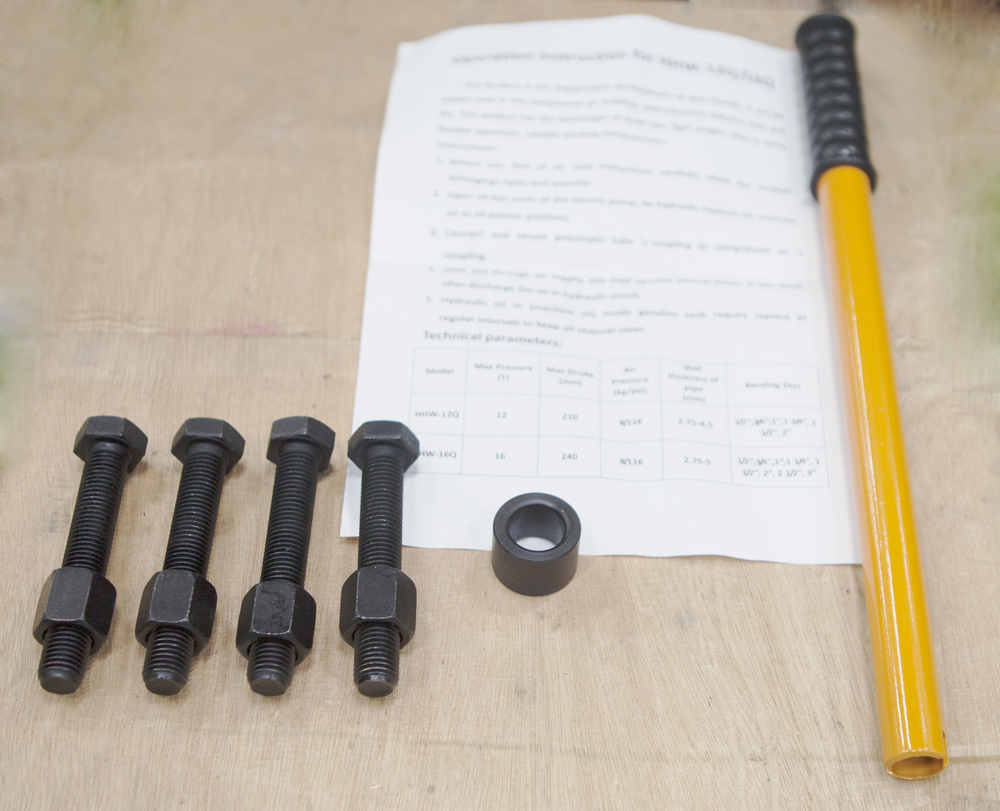

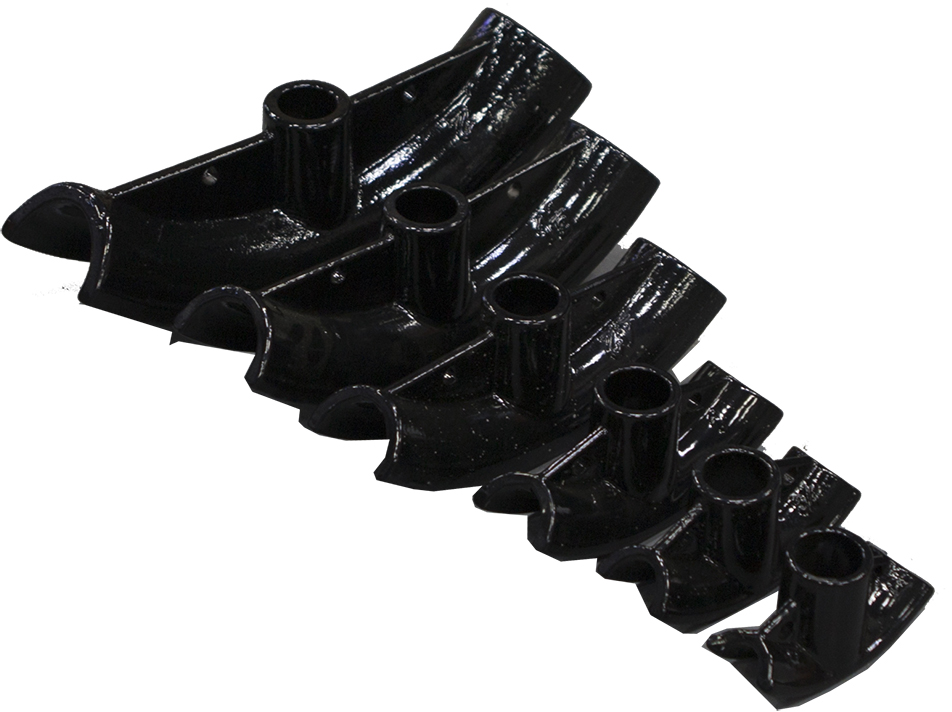

• 6 сменных штампов в комплекте

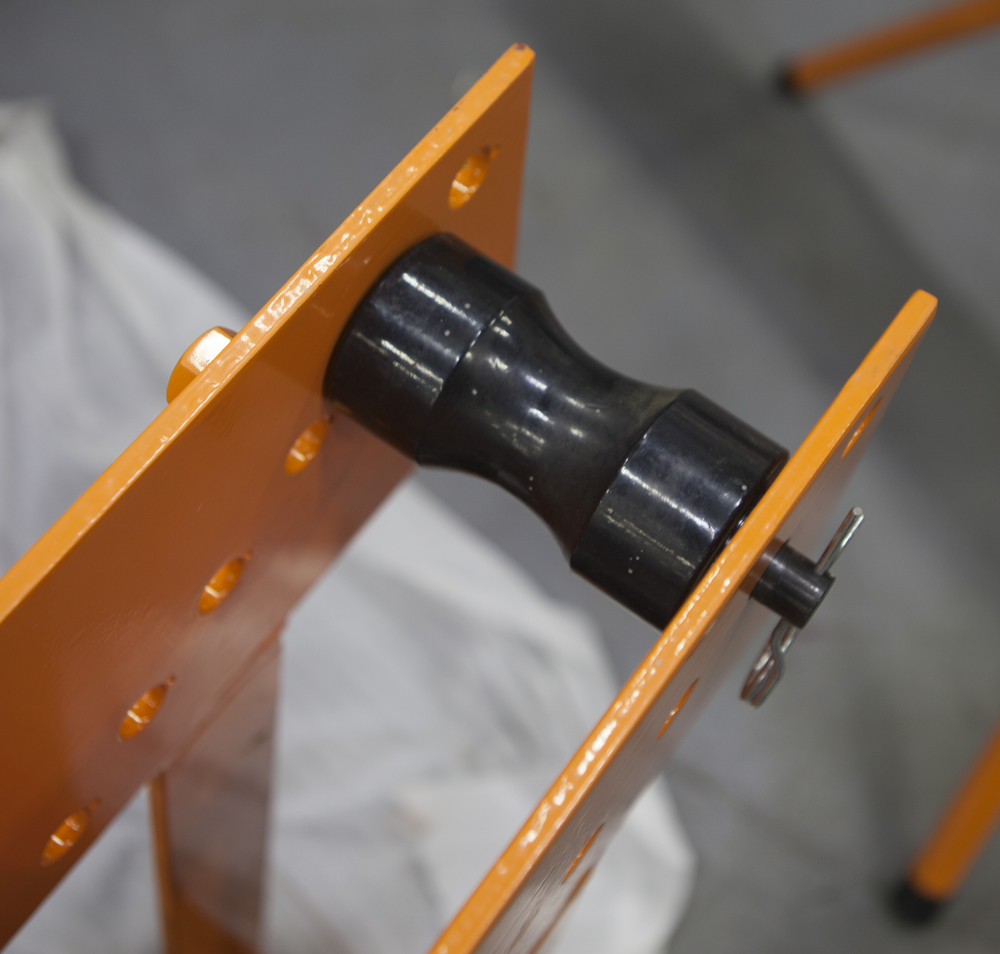

• Две горизонтальные опоры для регулировки радиуса гиба
• Холодная гибка в одной плоскости для толстостенных труб (газ, вода и трубы отопления, железные трубы, оцинкованные трубы) Гиб до 90°
• Гиб на углы от 0 градусов до 90 градусов на трубах от 1/2"-2"(условного прохода трубы), от 22-62мм (наружного диаметра трубы)
• Прочная конструкция для использования в тяжёлых рабочих условиях
• Модель Stalex HB-12Q способна работать как в вертикальном, так и горизонтальном положении

 Технические характеристики:

Видео работы станка: https://youtu.be/6PcczOjYV2c

Видео работы станка: https://youtu.be/Yf0kiQ1qpAk

Видео работы станка: https://youtu.be/ijspi13yYxU

 4 полезных фактора при гибке ручными гидравлическими трубогибами:

• Ручными гидравлическими трубогибами можно гнуть трубы, у которых отношение толщины стенки к наружному диаметру трубы не менее 0,06мм.

К примеру, труба диаметром 25мм, стенка 2мм. Составляем отношение 2/25 = 0,08мм. Значит можно смело гнуть такую трубу.

А вот если такой случай: диаметр трубы 25мм, стенка 1мм (1/25 = 0,04мм), то это уже тонкостенная труба, вряд ли получится согнуть такую трубу ручным гидравлическим трубогибом без изломов или без замятия стенок трубы. Либо нужно набивать трубу песком и пробовать на гибку.

• Бывают ситуации, когда нужно гнуть трубу, но гибочного шаблона подходящего размера нет в наличии, есть только шаблоны большего размера. В момент установки между трубой и шаблоном вставляется пластина из алюминия или отожженной меди. Здесь нужно учесть один важный момент: толщина пластины должна равняться полуразности диаметра проточки шаблона и диаметра изгибаемой трубы. Т.е. если шаблон у нас идет под трубу 25мм, а гнем мы трубу диаметром 19мм, то толщина пластины рассчитывается по формуле (25мм - 19мм) / 2 = 3мм. Т.е. пластина должна быть толщиной 3мм.
• Первым этапом гибки будет вдавливание трубы в проточку гибочного шаблона. Упоры должны быть расположены как можно ближе к штоку (цилиндру). После вдавливания упоры размещаются в своих штатных дальних позициях и производится окончательная гибка трубы.
• Минимальный радиус гибки у вышеописанного типа трубогибов равен четырем диаметрам трубы, т.е. у трубы диаметром 25мм минимальный радиус составит 100мм.
