Трубогиб гидравлический Stalex MHPB-2J

Описание:

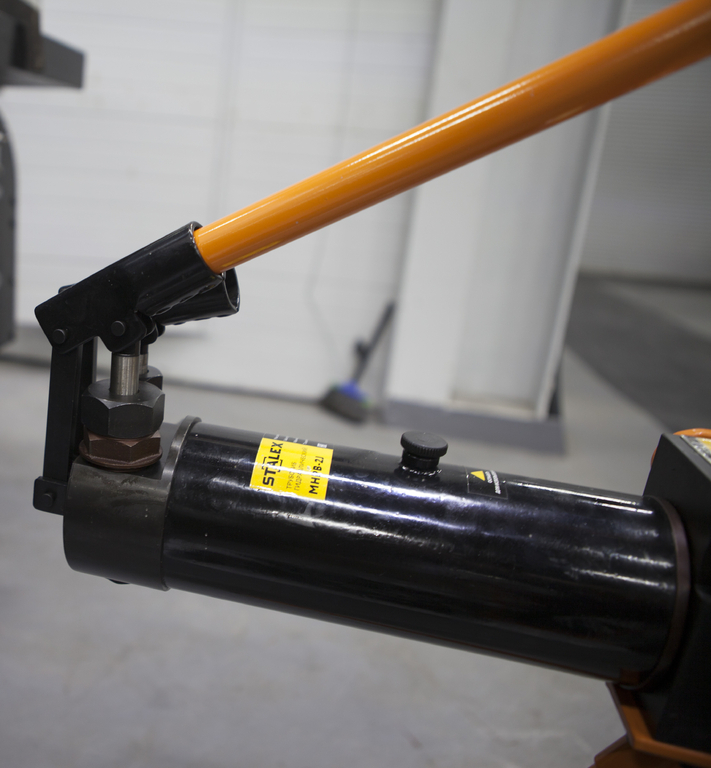

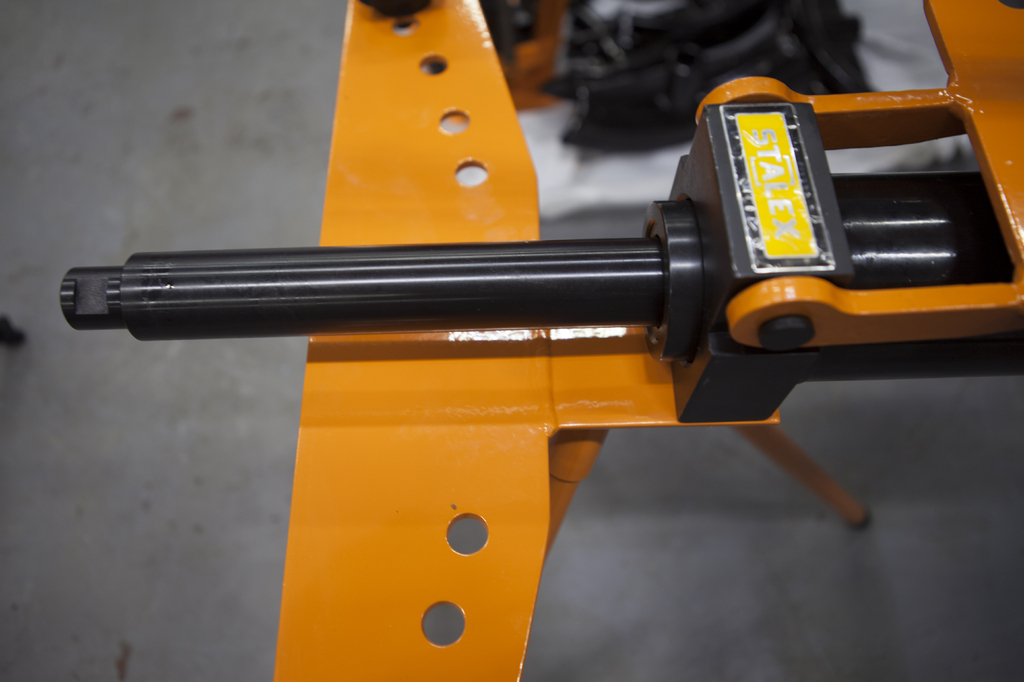

Ручной трубогиб используется для сгибания различных металлических (алюминиевых, медных, стальных), металлопластиковых труб. Этот инструмент представляет удобство использования для профессионалов, так как именно с его помощью можно аккуратно произвести выгибание трубы, причем прямо на месте ремонта или монтажа труб. Гибка производится в одной плоскости, макс. угол гибки 90°. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.Тип станка – ручной гидравлический отличен от других вариантов ручных трубогибов тем, что его привод усилен гидравликой. Это позволяет монтажнику прикладывать меньше усилий при гибки стальных труб, и затрачивать на гибку гораздо меньше времени.Модель Stalex MHPB-2J продавливает заготовки при помощи гидравлической направляющей, с набором сменных рабочих оправ. Помимо шести рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.

Станок имеет 2 скоростных режима:

• Холостой режим – ускоренный режим подвода штока и штампа к трубе
• Рабочий режим – основная гибка на заданный угол

Особенности:

• Простой ручной станок с гидравлическим приводом для легкого использования
• Макс. усилие 13 тонн
• 6 сменных штампов в комплекте

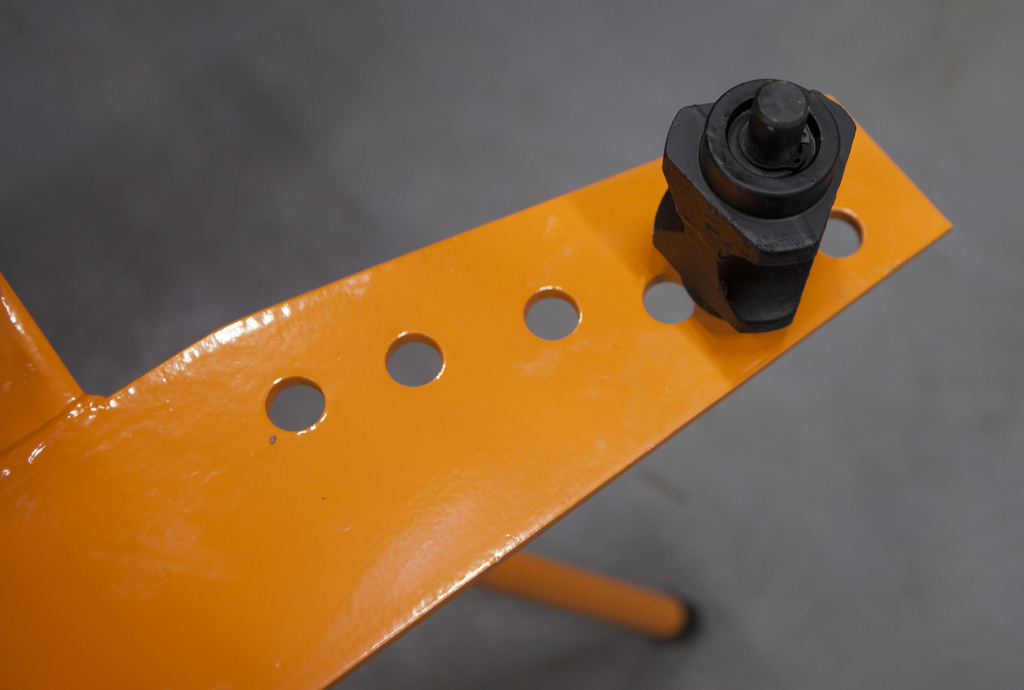

• Две горизонтальные опоры для регулировки радиуса гиба
• Устойчивая конструкция на трёх опорах для удобной работы с заготовкой
• Холодная гибка труб в одной плоскости. Гиб до 90°.

Технические характеристики:

Видео работы станка: https://youtu.be/zYPOoY54DRA

Видео работы станка: https://youtu.be/njgmXIu-zxk

 4 полезных фактора при гибке ручными гидравлическими трубогибами:

• Ручными гидравлическими трубогибами можно гнуть трубы у которых отношение толщины стенки к наружному диаметру трубы не менее 0,06мм.

К примеру, труба диаметром 25мм, стенка 2мм. Составляем отношение 2/25 = 0,08мм. Значит можно смело гнуть такую трубу.А вот если такой случай: диаметр трубы 25мм, стенка 1мм (1/25 = 0,04мм), то это уже тонкостенная труба, вряд ли получится согнуть такую трубу ручным гидравлическим трубогибом без изломов или без замятия стенок трубы. Либо нужно набивать трубу песком и пробовать на гибку.

• Бывают ситуации когда нужно гнуть трубу, но гибочного шаблона подходящего размера нет в наличии, есть только шаблоны большего размера. В момент установки между трубой и шаблоном вставляется пластина из алюминия или отожженной меди. Здесь нужно учесть один важный момент: толщина пластины должна равняться полуразности диаметра проточки шаблона и диаметра изгибаемой трубы. Т.е. если шаблон у нас идет под трубу 25мм, а гнем мы трубу диаметром 19мм, то толщина пластины рассчитывается по формуле (25мм - 19мм) / 2 = 3мм. Т.е. пластина должна быть толщиной 3мм.
• Первым этапом гибки будет вдавливание трубы в проточку гибочного шаблона. Упоры должны быть расположены как можно ближе к штоку (цилиндру). После вдавливания упоры размещаются в своих штатных дальних позициях и производится окончательная гибка трубы.
• Минимальный радиус гибки у вышеописанного типа трубогибов равен четырем диаметрам трубы, т.е. у трубы диаметром 25мм минимальный радиус составит 100мм.
