Трубогиб электромеханический Stalex ERB-76B
Описание:
Трубогибы электромеханические предназначены для радиусной гибки, методом прокатывания заготовки между верхним прижимным роликом и двумя нижними приводными роликами. Модель Stalex ERB-76B придаёт определенную форму трубам и металлическим профилям, применяемым для производства парников, теплиц, навесов, козырьков, а также уличной и садовой мебели. Гибка производится в холодном состоянии, с макс. углом загиба 360°.

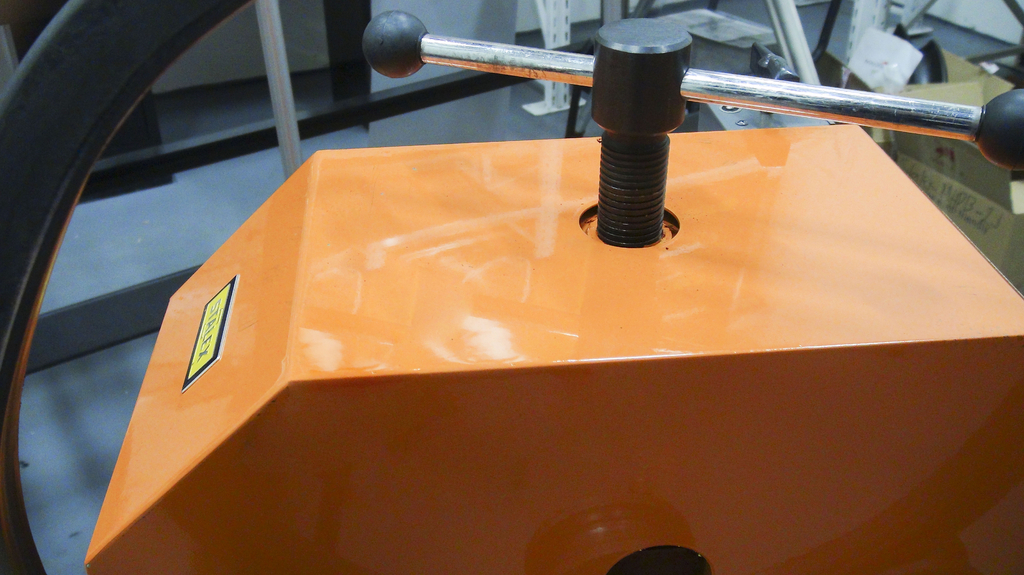

Тип станка – электромеханический, основное движение передаётся от электродвигателя расположенного в корпусе станка, через блок цепных передач, на два нижних приводных вала со сменными роликами. Что позволяет прокатывать/перемещать заготовку в обоих направлениях - благодаря такой конструкции многократно повышается производительность работы, а также даёт возможность монтажнику прикладывать меньше усилий по сравнению с ручными станками при гибки стальных труб, и затрачивать на гибку гораздо меньше времени. Второе движение – это движение механического продавливающего верхнего ролика, который постепенно деформирует заготовку в точке соприкосновения с заготовкой.
В стандартную комплектацию станка входят наборы роликов для работы с профильными и круглыми трубами:
- - Стандартные наборы для работы с круглой трубой: 16; 19; 22; 25; 32; 38; 51; 63; 76мм.
- - Стандартные наборы для работы с квадратной трубой: 16; 19; 22; 25; 30; 38; 40; 50мм.
Особенности:
Надёжный электромеханический станок для качественной гибки.Стандартные наборы роликов для работы с 17ью размерами профиля и трубы.Возможен загиб большого диаметра в полный круг 360° или дугу (при этом диаметр круга или дуги должен быть более чем в двадцать раз от диаметра или размера трубы).Способен работать с заготовками как из стального проката, так и с изделиями их нержавеющей стали.Станок имеет жёсткий корпус из специальной стали для долгого срока эксплуатации.Возможно поставить дополнительные наборы роликов согласно Вашим требованиям под заказ.Минимальный диаметр гибки должен быть как минимум в 20 раз больше диаметра трубы. Например, если ваша труба 25 мм, то диаметр изгиба составляет 25*20=500 мм.
Технические характеристики:
|
Наименование |
Stalex ERB-76B / Stalex ERB-76B/380 |
|
Артикул |
HHW-76B |
|
Стандартные наборы для работы с круглой трубой |
16 мм |
|
19 мм |
|
|
22 и 63 мм (два в одном) |
|
|
25 и 51 мм (два в одном) |
|
|
32 и 38 мм (два в одном) |
|
|
76 мм |
|
|
Стандартные наборы для работы с квадратной трубой |
30 и 50 мм (два в одном) |
|
16; 25 и 40 мм (три в одном) |
|
|
19; 22 и 38 мм (три в одном) |
|
|
Диапазон толщины стенок изгибаемых труб |
0,5 – 2,0 мм |
|
Максимальный угол изгиба |
360° |
|
Напряжение/мощность/обороты двигателя |
220В / 1,5 кВт / 1400 об/мин / 380В / 1,5 кВт / 1400 об/мин |
|
Общий вес |
260 кг |
|
Размеры в упаковке |
730х630х1030 мм |
|
|
|
|
Стоимость |
$ / $ |
* Станок предназначен для гибки квадратных и круглых труб, для гибки прутка станок не предназначен.
https://youtu.be/Fw67jxbfSHk - круг
https://youtu.be/gy_XYiaaDds - квадрат
https://youtu.be/mdF38lz_cgY - замена роликов
Справочная информация:
|
|
Ролики для круглой трубы (мм) |
Ролики для квадратной трубы (мм) |
|||||||||||||||
|
|
16 |
19 |
22 |
25 |
32 |
38 |
51 |
63 |
76 |
16 |
19 |
22 |
25 |
30 |
38 |
40 |
50 |
|
Толщина стенки для труб из нержавеющей стали |
0,5 |
0,8 |
1,0 |
1,0 |
1,2 |
1,2 |
1,5 |
1,6 |
2,0 |
0,5 |
0,8 |
1,0 |
1,0 |
1,2 |
1,2 |
1,5 |
1,5 |
|
Толщина стенки для труб из углеродистой стали |
0,8 |
1,0 |
1,2 |
1,2 |
1,5 |
1,5 |
1,8 |
1,8 |
2,3 |
0,8 |
1,0 |
1,2 |
1,2 |
1,5 |
1,5 |
1,8 |
1,8 |
