Станок профилегибочный Stalex TG-50

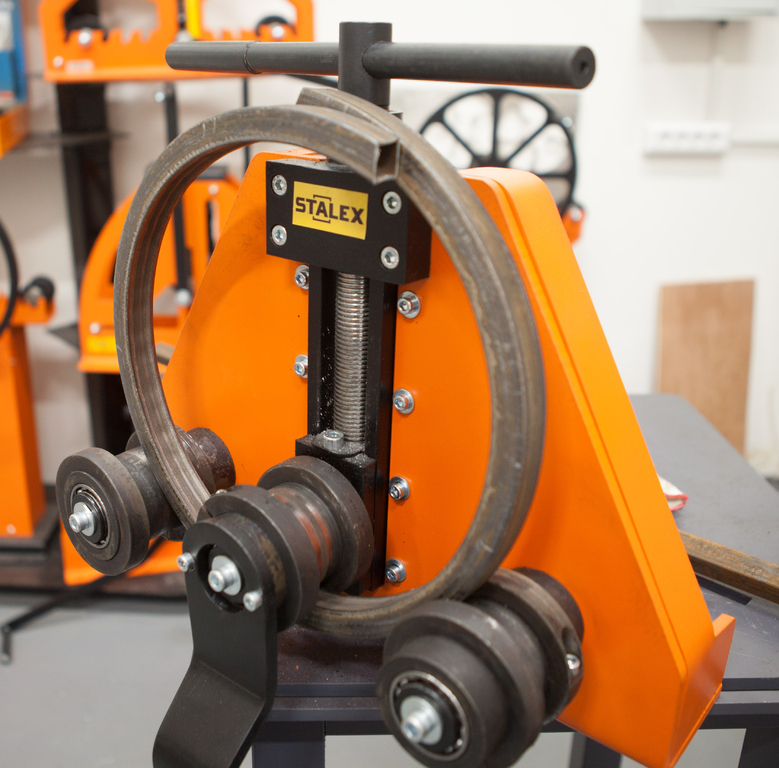

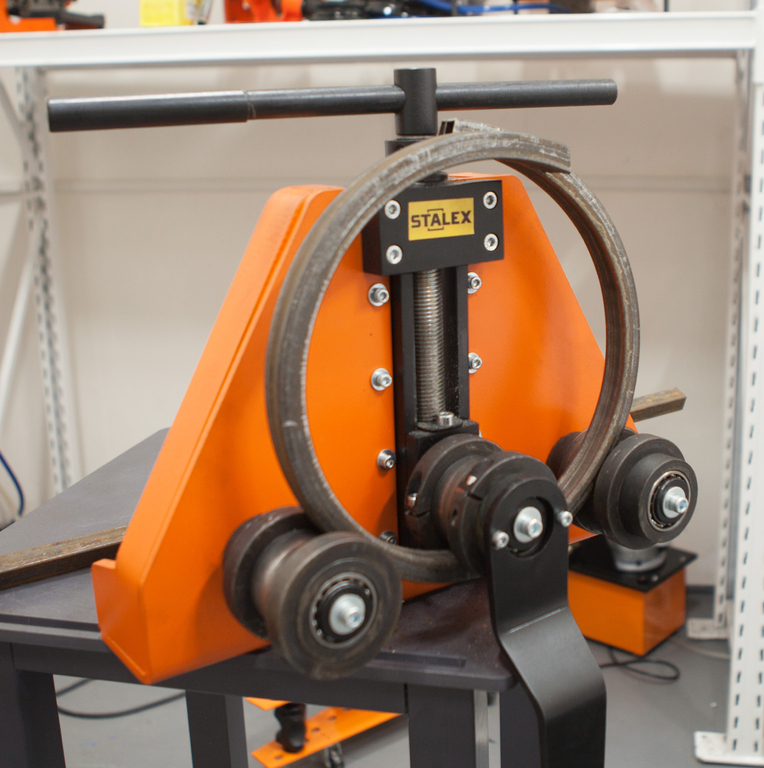

Stalex TG-50 – механический профилегиб с наружными роликами, удобен при работе с заготовкой «колесо» или «круг». Рабочие ролики легко выдвигаются с валов для съёма получаемой заготовки. Предназначен для гибки труб профильного и круглого сечения из металла или другого материала по заданному радиусу, методом прокатки.

На верхнем прижимном ролике крепится рычаг (ручка) для прокатывания заготовок. Толщина стенки профильной и круглой трубы 1.5-2 мм.

Профильная труба – макс. размер 50х30х1,5мм (плашмя).

Профильная труба – макс. размер 30х30х2мм.

Круглая труба - макс. размер Ø30х2мм.

В стандартной комплектации станок оснащен универсальным комплектом роликов для работы с профильной трубой от 15х15 до 40х40 и 50х30мм.

Дополнительно можно приобрести ролики под круглую трубу – до Ø30мм.

Все ролики изготовлены из Стали 45 (конструкционная углеродистая качественная) и закалены.

Корпус станка покрыт порошковой краской - это защищает станок от коррозии и мелких повреждений и продлевает срок службы станка.

Стопорная гайка на ходовом винте позволяет изготавливать изделия с высокой повторяемостью.

Усиленный ходовой винт с крупным шагом резьбы для более простого вращения.

Удобная ручка вращения ходового винта.

Станок обязательно крепится к верстаку.

 Таблица гибки для разных заготовок.

Станок предназначен для работы с заготовками из низколегированной стали (основное применение – строительство теплиц, навесные конструкции, козырьки, гибка в кольцо, бытовое использование и прочее), для производства изделий из высоколегированных и нержавеющих сталей станок не предназначен.* На тонкостенных трубах до 1,5мм возможны заломы при гибке заготовок, данный эффект распространён на всех трубогибах методом прокатки не зависимо от поставщика и модели. При работе с тонкостенной заготовкой - эффект устраняется при помощи заполнения заготовки песком («песочная набивка»).Это связано с тем что, при изгибе трубы разные ее части испытывают нагрузки разного типа. Та часть трубы, что находится снаружи изгиба, растягивается. Часть трубы, находящаяся на внутренней части гиба, наоборот, сжимается. Чем дольше ведётся прокатка, т.е. получая меньший радиус изгиба, тем сильнее может деформироваться участков трубы (так же появление заломов и уровень деформаций зависит от прочностных характеристик металла, чем прочнее материал, тем менее от подвержен ненужным деформациям).Растягиваясь, внешняя часть трубы стремится стать плоской. Стенки трубы начинают терять форму, и наружная стенка как бы принимает форму овала.Силы, действующие на стенки трубы на внутренней части гиба, сжимают металл, и поскольку он не может сжиматься бесконечно, то в какой-то момент начитает собираться в «гармошку».Если труба имеет достаточно толстую стенку, то потери прямолинейности профиля будут почти незаметными, если стенка тоньше, чем позволяют условия, труба получит овальность, применив песочную набивку можно чисто согнуть трубы с тонкостенными трубами. Песок, набиваемый внутрь трубы, призван поддерживать ее стенки изнутри при гибки и препятствовать «проваливанию» внешней стороны гиба.Для профильных труб, так же применяются дополнительные ролики – типа «ласточкин хвост», остаточная деформация уходит в края трубы, копируя профиль ролика, не теряя при этом своей основной формы. Такие ролики необходимо изготавливать под конкретный необходимый размер.
