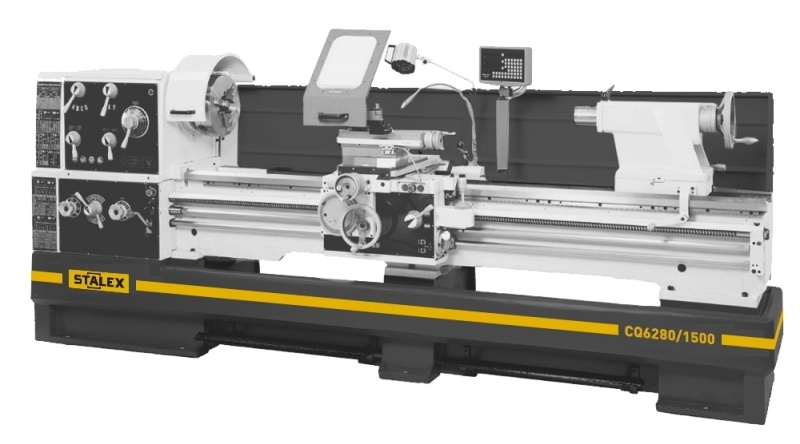

Токарно-винторезный станок STALEX, модель CQ6280/1500
- Описание:
- Монолитная станина станка из серого чугуна;
- Расстояние между направляющими 405 мм;
- Закаленные и отшлифованные направляющие станины;
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
- Съемный мостик станины (ГАП);
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
- Толчковый режим работы шпинделя;
- Пиноль задней бабки и маховик имеют шкалу для точной установки;
- Задняя бабка с регулировкой смещения для обточки конусов.
- Изготовлен по стандартам СЕ;
- Электрокомпоненты Siemens
- 2. Комплект поставки*
- 3-х кулачковый патрон Æ320 мм с прямыми/обратными кулачками;
- 4-х позиционный резцедержатель с фиксатором;
- 4-х кулачковый патрон с независимыми кулачками Æ400 мм;
- Планшайба Ø450 мм;
- УЦИ по 3-м осям;
- Подвижный люнет Ø20-130 мм
- Не подвижный люнет Ø20-190 мм;
- Не вращающийся центр МТ-5;
- Вращающийся центр МТ-5
- Переходник МТ-5;
- Защитный экран патрона с концевым выключателем;
- Регулируемые опоры станины;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Система подвода СОЖ;
- Галогенная лампа местного освещения;
- Инструкция по эксплуатации и деталировка
- Инструмент для обслуживания в инструментальном ящике;
- Основные технические характеристики:
|
Модель: |
CQ6280/1500 |
|
Диаметр обточки над станиной |
800 мм |
|
Макс. Æ вращения (съемный мостик) |
1035 мм |
|
Æ обточки над поперечным суппортом |
570 мм |
|
Длина съемного мостика |
250 мм |
|
Расстояние между центрами |
1500 мм |
|
Рабочая длинна продольного точения |
1450 мм |
|
Частота вращения шпинделя, 16 |
25-1600 об/мин |
|
Конус шпинделя |
Æ113 1:20 |
|
Торец шпинделя, |
D1-8 |
|
Патрон 3-х кулачковый |
320 мм |
|
Проходное отверстие шпинделя |
105 мм |
|
Продольная подача,25 |
0,044-1,48 мм/об |
|
Поперечная подача,25 |
0,022-0,74 мм/об |
|
Метрическая резьба, 54 |
0,45-120 мм |
|
Дюймовая резьба, 44 |
7/16-80 TPI |
|
Питчевая резьба, 42 |
7/8-160 DP |
|
Модульная резьба, 46 |
0,25-60 MP |
|
Резьба ходового вала |
40 мм х2 TPI |
|
Максимальный размер инструмента |
25х25 мм |
|
Ускор. перем. продольного суппорта |
4,5 м/мин |
|
Ускор. перем. поперечного суппорта |
1,9 м/мин |
|
Ход поперечного суппорта |
420 мм |
|
Ход верхнего суппорта |
230 мм |
|
Конус пиноли задней бабки: |
МТ-5 |
|
Ход пиноли задней бабки |
235 мм |
|
Диаметр пиноли задней бабки |
90 мм |
|
Расстояние между направляющими |
405 мм |
|
Габаритные размеры |
3250×1140×1910 мм |
|
Мощность главного привода |
7,5 кВт |
|
Потребляемая мощность |
11,0 кВт |
|
Мощность насоса помпы СОЖ |
0,13 кВт |
|
Мотор ускоренного перемещения |
0,37 кВт |
|
Масса нетто/брутто |
3175/3695 кг |
Условия оплаты и поставки:
|
Условия оплаты |
100% - предоплата. Оплата производится в рублях по курсу ЦБ РФ на день оплаты. В стоимость не включены пуско-наладочные работы. ПНР оплачивается отдельно |
|
|
Доставка |
Сроки доставки уточняйте у менеджера. Доставка оплачивается дополнительно.
|
|
|
|
Технические характеристики и стоимость товара могут отличаться. Уточняйте наличие, стоимость и характеристики на момент покупки и оплаты. Вся информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. |
|
- Стоимость дополнительного оборудования, доллары США, с НДС:
Набор из 7-ми резцов с мех.креплением тв.пластин 25х25 мм………………………….$
Концентрат СОЖ(канистра-10л,20л) ........................................................................ по запросу
- Подготовка фундамента
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².
