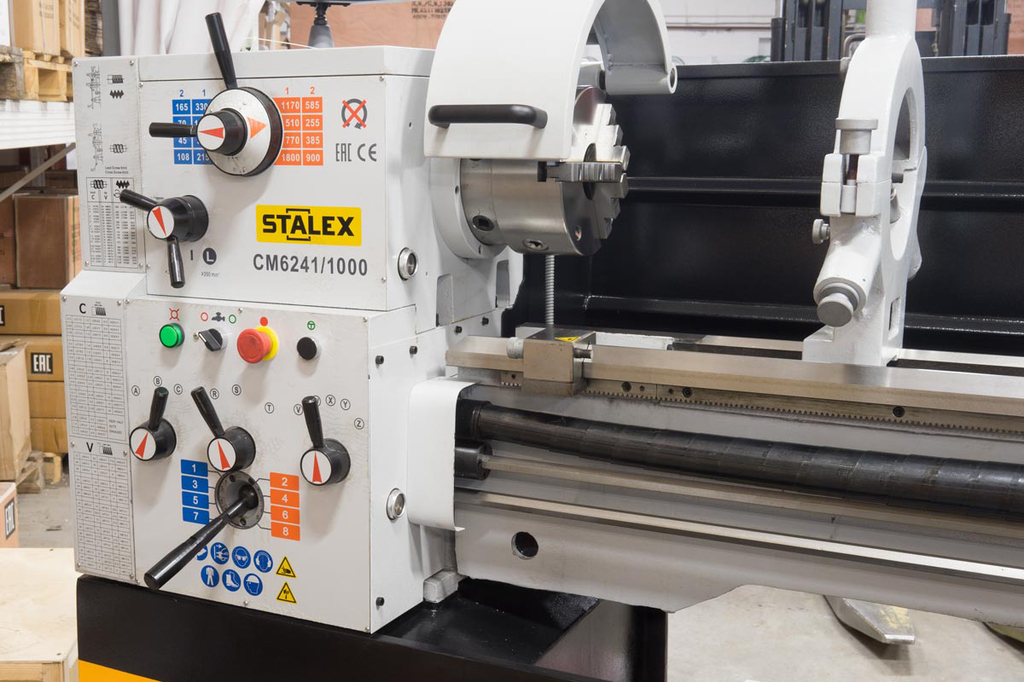

Токарно-винторезный станок STALEX, модель CM6241/1000
- Описание:
- Автоматическая продольная и поперечная подача
- Электрокомпоненты Siemens
- Массивная конструкция станины из высококачественного чугуна, а также шлифованные направляющие гарантирует работу без вибрации.
- Автоподача по двум осям X/Y.
- Установлена защита патрона, защита инструмента, защита ходового винта
- Погрешность соосности шпинделя менее 0. 009 мм
- Погрешность биения токарного патрона менее 0. 05 мм
- Шестерни гитары для автоподачи и нарезания резьбы металлические (закаленные)
- Мощный двигатель рассчитан на продолжительную работу
- Шпиндель изготовлен с высокой точностью.
- Изготовлен в соответствии с европейскими стандартами.
- 2. Комплект поставки*
- Патрон 3-х кулачковый Ø200 мм;
- 4-х кулачковый патрон Ø200 мм
- Планшайба Ø350 мм
- УЦИ по 3-м осям (Sino)
- Лампа местного освещения LED
- Защита ходового вала
- Защита патрона
- Защита резцедержателя
- Система подачи СОЖ;
- Упорный не вращающийся центр MT4(2шт);
- Вращающийся центр МТ-4
- Переходник МТ-4
- Конусная линейка
- Подвижный люнет Ø13-80 мм
- Не подвижный люнет Ø13-152 мм
- Документация.
3.Основные технические характеристики*:
|
Модель |
CM6241/1000 |
|
Диаметр обработки над станиной, мм |
410 |
|
Диаметр обработки над суппортом, мм |
255 |
|
Длина выемки (ГАП), мм |
190 |
|
Высота центров, мм |
205 |
|
Расстояние между центрами, мм |
1000 |
|
Ширина станины, мм |
250 |
|
Диаметр обработки над выемкой (ГАП), мм |
580 |
|
Диаметр отверстия шпинделя, мм |
52 |
|
Диапазон частот вращения |
16 |
|
Частота вращения шпинделя, об/мин |
45—1800 |
|
Предел продольных рабочих подач, мм/об |
0.05—1,7 |
|
Предел поперечных рабочих подач, 42 мм/об |
0.025—0.85 |
|
Метрическая резьба,39 |
0,2-14 мм |
|
Дюймовая резьба,45 |
2-72 TPI |
|
Диаметральная резьба,21 |
8-44 DP |
|
Модульная резьба,18 |
0,3-3,5 MP |
|
Торец шпинделя |
D1-6 |
|
Внутренний конус шпинделя |
MT6 |
|
Перемещение поперечного суппорта, мм |
210 |
|
Сечение резцов, мм |
20х20 |
|
Перемещение малого продольного суппорта, мм |
140 |
|
Максимальная масса детали в центрах,кг |
350 |
|
Мощность главного привода, кВт |
2,2 |
|
Диаметр пиноли задней бабки, мм |
50 |
|
Ход пиноли задней бабки, мм |
120 |
|
Конус пиноли задней бабки |
MT4 |
|
Смещение задней бабки, мм |
±13 |
|
Мощность насоса охлаждения, кВт |
0,1 |
|
Масса станка (нетто/брутто), кг |
1160/1350 |
|
Габариты станка, мм |
1940×850×1320 |
|
Габариты упаковки, мм |
2060х900х1640 |
4.Условия оплаты и поставки:
|
Условия оплаты |
100% - предоплата. Оплата производится в рублях по курсу ЦБ РФ на день оплаты. В стоимость не включены пуско-наладочные работы. ПНР оплачивается отдельно |
|
|
Доставка |
Сроки доставки уточняйте у менеджера. Доставка оплачивается дополнительно.
|
|
|
|
Технические характеристики и стоимость товара могут отличаться. Уточняйте наличие, стоимость и характеристики на момент покупки и оплаты. Вся информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. |
|
- Стоимость дополнительного оборудования, доллары США, с НДС:
Концентрат СОЖ (емкость 10,20 л) ................................................................... по запросу
- Подготовка фундамента
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².Возможна установка на виброопоры.
