Токарно-винторезный станок STALEX, модель C6251/3000
- Описание:
Универсальный токарно-винторезный станок C6251/3000
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
- Монолитная станина станка;
- Закаленные и отшлифованные направляющие станины;
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
- Крепление шпинделя D1-8;
- Съемный мостик станины (ГАП);
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
- Регулировка зазоров направляющих при помощи клиновых планок;
- Пиноль задней бабки и маховик имеют шкалу для точной установки;
- Задняя бабка с регулировкой смещения для обточки конусов.
- Изготовлен по стандартам СЕ;
- Электрокомпоненты Siemens
- 2. Комплект поставки*
- 3-х кулачковый патрон Æ315 мм с прямыми/обратными кулачками;
- 4-х позиционный резцедержатель;
- 4-х кулачковый патрон Æ350 мм;
- Планшайба Ø 450 мм;
- Подвижный люнет Ø16-95 мм
- Не подвижный люнет Ø19-165 мм
- Не вращающийся центр МТ-5
- Вращающийся центр МТ-5
- Переходная втулка МТ-5;
- Защитный экран патрона с концевым выключателем;

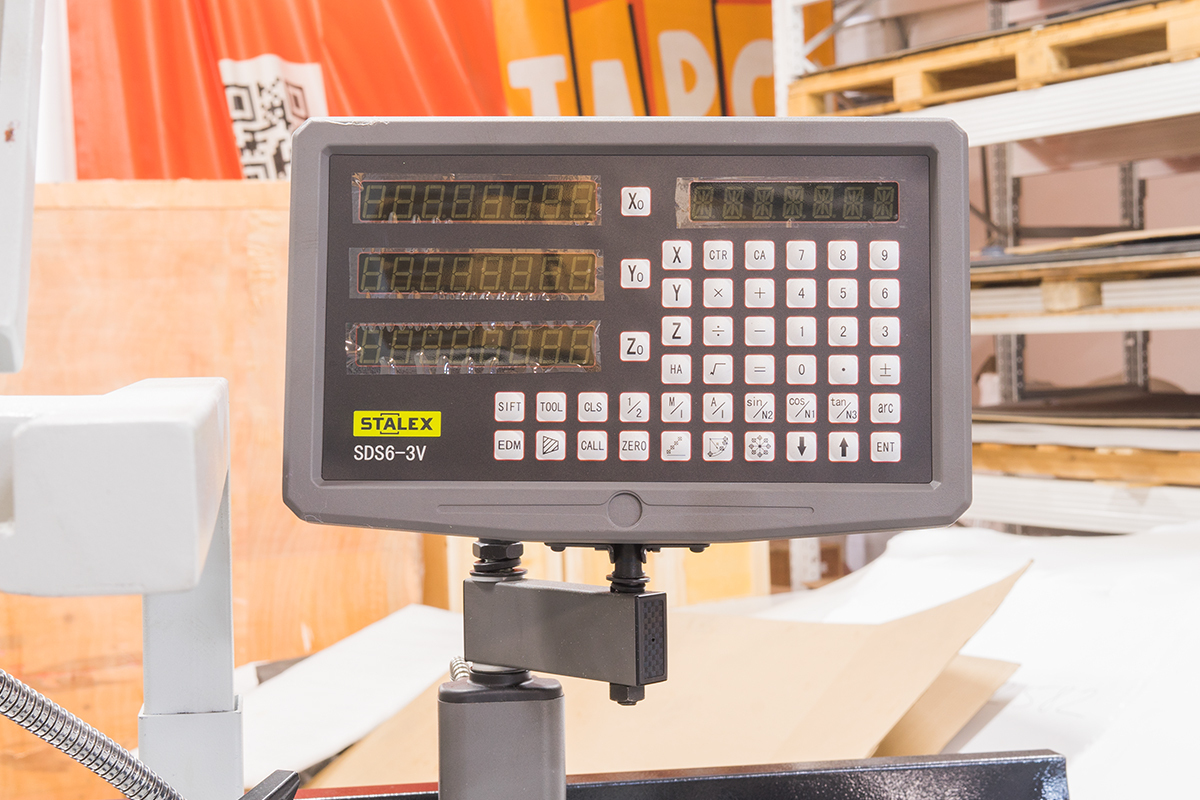

- УЦИ по трем осям(Sino);
- Конусная линейка;
- Джойстик ускоренного перемещения по 2-м осям;
- Регулируемые опоры станины;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Система подвода СОЖ;
- Лампа местного освещения LED;
- Инструкция по эксплуатации
- Инструмент для обслуживания в инструментальном ящике
- Основные технические характеристики:
|
Модель: |
C6251/3000 |
|
Диаметр обточки над станиной |
510 мм |
|
Макс. Æ обточки (съемный мостик) |
735 мм |
|
Æ обточки над поперечным суппортом |
305 мм |
|
Расстояние между направляющими |
350 мм |
|
Длина съемного мостика |
170 мм |
|
Расстояние между центрами |
3000 мм |
|
Частота вращения шпинделя, 12 |
25-1600 об/мин |
|
Конус шпинделя |
MТ-7 |
|
Присоединение шпинделя, Camlock |
D1-8 (DIN55029) |
|
Проходное отверстие шпинделя |
80 мм |
|
Продольная подача,35 |
0,059-1,646 мм/об |
|
Поперечная подача,42 |
0,020-0,573 мм/об |
|
Метрическая резьба, 47 |
0,2-14 |
|
Дюймовая резьба, 60 |
2-112 TPI |
|
Питчевая резьба, 50 |
4-112 DP |
|
Модульная резьба, 34 |
0,1-7MP |
|
Максимальный размер инструмента |
25х25 мм |
|
Ход поперечного суппорта |
316 мм |
|
Ход верхнего суппорта |
130 мм |
|
Ускоренное перемещение суппорта в продольном направлении |
4,5 м/мин |
|
Ускоренное перемещение суппорта в поперечном направлении |
1,9 м/мин |
|
Максимальный крутящий момент |
900 Nm |
|
Максимальное усилие резания |
3700 N |
|
Максимальная масса детали в центрах |
1450 кг |
|
Конус пиноли задней бабки: |
МТ-5 |
|
Ход пиноли задней бабки |
180 мм |
|
Диаметр пиноли задней бабки |
75 мм |
|
Габаритные размеры |
4340×1150×1430 |
|
Мощность главного привода |
7,5 кВт |
|
Мощность насоса СОЖ |
0,13 кВт |
|
Масса нетто/брутто |
2805/ 3270 кг |
Условия оплаты и поставки:
|
Условия оплаты |
100% - предоплата. Оплата производится в рублях по курсу ЦБ РФ на день оплаты. В стоимость не включены пуско-наладочные работы. ПНР оплачивается отдельно |
|
|
Доставка |
Сроки доставки уточняйте у менеджера. Доставка оплачивается дополнительно.
|
|
|
|
Технические характеристики и стоимость товара могут отличаться. Уточняйте наличие, стоимость и характеристики на момент покупки и оплаты. Вся информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. |
|
- Стоимость дополнительного оборудования, доллары США, с НДС:
Набор резцов с мех.креплением пластин 25х25 мм..................................................................... $
Концентрат СОЖ (канистра -10л,20л)................................................................................ по запросу
- Подготовка фундамента
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².
