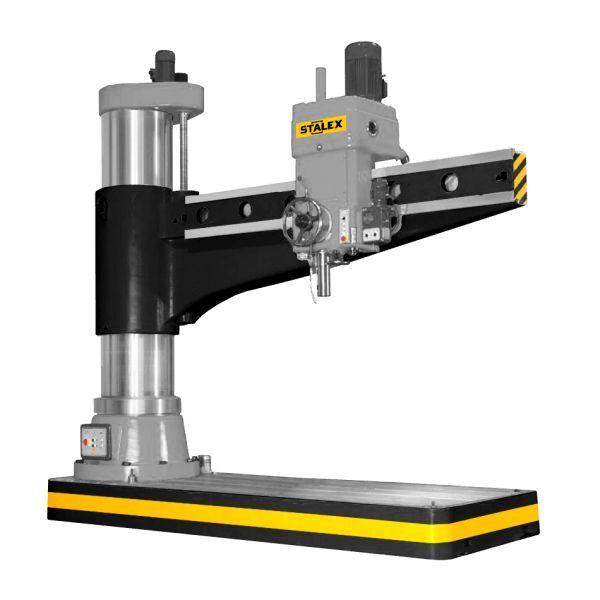

Радиально-сверлильный станок STALEX, модель RD3100x100
- Техническое описание:
Радиально-сверлильный станок STALEX, серии RD
Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
- Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах;
- Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
- Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
- Централизованная система смазки;
- Электрокомпоненты Schneider electric
- Изготовлен по стандарту СЕ
- 2. Комплект поставки*
- Система подвода СОЖ
- Рабочий стол
- Набор анкерных болтов
- Рабочая лампа
- Ящик с инструментами
- Инструкция
- Основные технические характеристики*:
|
Модель: |
RD3100x100 |
|
Макс. Æ сверло, сталь: |
100 мм |
|
Макс. Ø резьбонарезания(сталь/чугун) |
М70/М80 |
|
Диаметр колонны: |
700 мм |
|
Расстояние между шпинделем и колонной (мин/макс): |
570-3150 мм |
|
Горизонтальное перемещение головки по консоли: |
2580 мм |
|
Расстояние между шпинделем и основанием (мин/макс): |
750-2500 мм |
|
Вертикальное перемещение консоли: |
1250 мм |
|
Поворот консоли вокруг стойки, мм |
±180° |
|
Рабочая зона стола (ДхШхВ): мм |
1250х800х630 |
|
Конус шпинделя: |
MТ-6 |
|
Ход пиноли шпинделя: |
500 мм |
|
Диапазон вращения шпинделя,22 |
8-1000 об/мин |
|
Автоподача пиноли шпинделя,16 |
0,06-3,2 мм/об |
|
Макс. допустимый крутящий момент на шпинделе |
2450 Nm |
|
Макс. допустимое давление подачи шпинделя |
50000N |
|
Тип зажима: шпиндельной головки/колонны |
гидравлика |
|
Мощность двигателя: |
15 кВт, |
|
Скорость подъема консоли: |
0,61 м/мин |
|
Мощность насоса СОЖ: |
0,09 кВт |
|
Мощность двигателя подъема |
3,0 кВт |
|
Мощность мотора гидравлики |
0,75 кВт |
|
Размер основания, мм |
2900х1250х250 мм |
|
Габаритные размеры (ДхШхВ): |
4780х1630х4720 мм |
|
Габаритные размеры упаковки(ДхШхВ): |
мм |
|
Масса нетто |
20 000 кг |
4.Условия оплаты и поставки:
|
Условия оплаты |
100% - предоплата. Оплата производится в рублях по курсу ЦБ РФ на день оплаты. В стоимость не включены пуско-наладочные работы. ПНР оплачивается отдельно |
|
|
|
Доставка |
Сроки доставки уточняйте у менеджера. Доставка оплачивается дополнительно.
|
|
|
|
|
Технические характеристики и стоимость товара могут отличаться. Уточняйте наличие, стоимость и характеристики на момент покупки и оплаты. Вся информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. |
||
