Плоскошлифовальный станок STALEX, модель M818
- Описание:
Станок предназначен для чистовой обработки в ручном режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
- Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными ребрами жесткости
- Закаленные и отшлифованные линейные направляющие для движения стола
- Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования
- Централизованная система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
- Поперечное движение стола с помощью точной двойной V-образной направляющей
- Незаменим для небольших деталей и быстрых шлифовальных операций
- Электрокомпоненты Siemens
- Изготовлен по стандарту CE
- 2. Комплект поставки

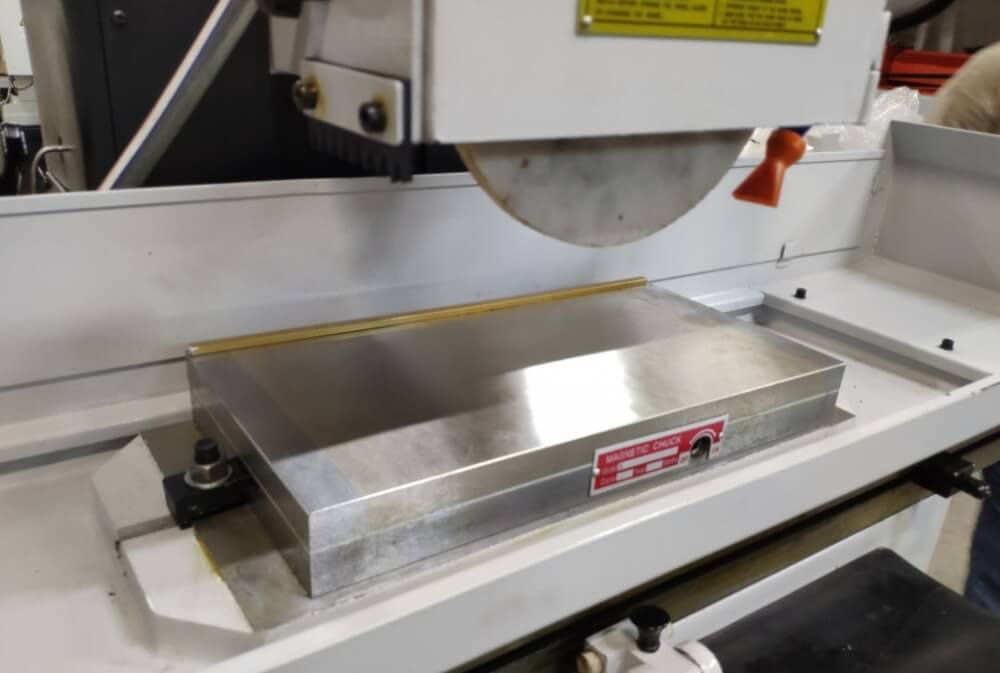

- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система подвода СОЖ
- Ручная система смазки
- Алмазный карандаш для правки круга
- Лампа местного освещения LED
- Защитный экран
- Электрокомпоненты Siemens
- Регулировочные опоры
- Инструмент для обслуживания
- Основные технические характеристики:
|
Модель |
M818 |
|
Размер стола |
450х210 мм |
|
Т-образный паз |
1/13 мм |
|
Макс. длина продольного шлифования |
560 мм |
|
Макс. длина поперечного шлифования |
225 мм |
|
Макс. расстояние ось шпинделя-стол |
440 мм |
|
Размер электромагнитного стола |
200х400 мм |
|
ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
- вручную |
500 мм |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
Макс. ручное поперечное перемещение |
240 мм |
|
Поперечный ход стола за оборот маховика |
5 мм/об |
|
Цена деления нониуса попер. перемещения |
0,02 мм |
|
ВЕРТИКАЛЬНАЯ ПОДАЧА |
|
|
Перемещение шпинделя за оборот маховика |
1 мм/об |
|
Цена деления нониуса вертикального перемещения |
0,005 мм |
|
Частота вращения шпинделя |
2850 об/мин |
|
Диаметр шлифовального круга |
200 мм |
|
Ширина шлифовального круга |
13мм, max 20 |
|
Отверстие шлифовального круга |
31,75 мм |
|
МОЩНОСТЬ |
|
|
Выходная мощность |
1,1 кВт |
|
Объем бака СОЖ |
55 л |
|
Гидростанция |
0,5 кВт |
|
Потребляемая мощность |
1,5 кВт |
|
Габаритные размеры (ДхШхВ), мм |
1460х1200х1740 |
|
Габариты упаковки (ДхШхВ) |
1500х1650х1980 мм |
|
Масса нетто/брутто |
850/970 кг |
Подготовка фундамента
Для установки станка необходим ровный бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².Возможна установка на виброопоры.
