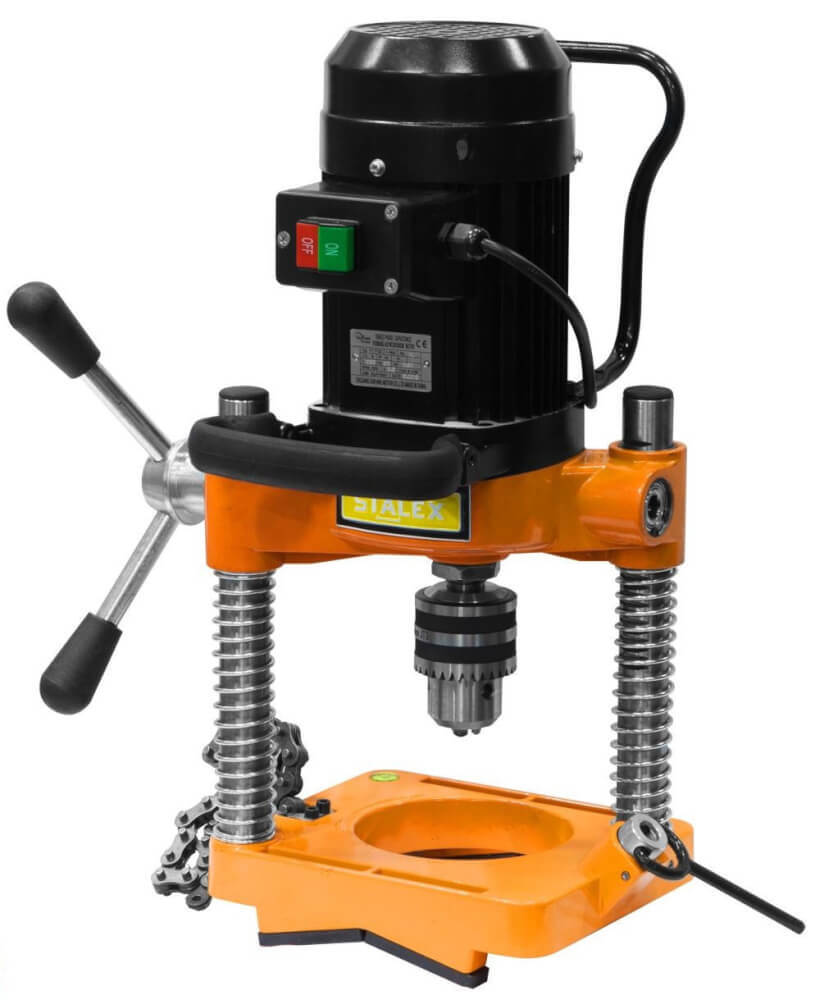

Станок для вырезания отверстий в трубах STALEX PHC-6 для труб Ø32-300 мм

Станки Stalex PHC специально разработаны и предназначены для точного и удобного вырезания отверстий в трубах. Диаметр хвостовика сверл от 3 до 16 мм. Частота вращения шпинделя PHC-4 и PHC-6 - 110 об/мин (без нагрузки), это обеспечивает надёжную и долговечную работу режущего инструмента. Частота вращения шпинделя PHC-114 - 240 об/мин (без нагрузки), т.к. двигатель станка имеет туже мощность что и модель PHC-6 (1500 Вт).

Особенности:

• Экономичный метод вырезания крупных отверстий в трубах методом корончатого сверления.
• Точность и надёжность установки обеспечивается крепежной цепью фиксации (в комплектацию модели PHC-4 и PHC-114 входит одна крепежная цепь, для модели PHC-6 в стандартном комплекте – 2 крепежные цепи).
• В зависимости от материала труб, могут применяться различные корончатые свёрла как быстрорежущие, так и с твердосплавными режущими зубьями.
• Прочная и надёжная конструкция для применения в цеху или на объекте.
• Встроенная ампула (жидкостной уровень), для юстировки станка при сверлении группы отверстий.
• Конструкция модели PHC-6 позволяет перебрасывать рычаг вращения на другую сторону для комфортного управления станком.
• Рабочий диапазон толщины стенки трубы (или глубины вырезания) – зависит от режущего инструмента.
• Режущий инструмент – это корончатые и спиральные сверла, для работы с углеродистыми/легированными/нержавеющими сталями, кроме того цветными материалами, чугуном и деревом.
• Используйте качественные СОЖ и пасты для сверления (в сталях за исключение чугуна), что позволит увеличить срок службы режущего инструмента и повысит производительность.

Характеристики:

Видео работы станка - https://youtu.be/FK2V2Yr25wE

       ПЕРЕД ИСПОЛЬЗОВАНИЕМ ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ РУКОВОДСТВО ПО ЭКСПЛУОТАЦИИ.

Крепление сверлильного станка к трубе:

Используйте надлежащую подъемную технику для крепления станка к трубе, не перегружать подъемник, сохранять устойчивость. В зависимости от обстоятельств, для крепления сверлильного станка к трубе может понадобиться два человека. Сверлильные станки могут использоваться при любом наклоне и положении. При сверлении отверстия в боковой или нижней части трубы лучше разместить сверлильный станок на верхней части трубы, чтобы ускорить закрепление вокруг трубы, а затем переместить сверлильный станок в конечное положение.

1. Убедитесь, что цепь свободно подвешена и поворотная ручка полностью отсоединена.
2. Аккуратно поднимите сверлильный станок PHC-4/ PHC-6 и поместите V-образные направляющие под прямым углом на трубе к месту сверления. Убедиться, что цепь не находиться между трубой и основанием инструмента.

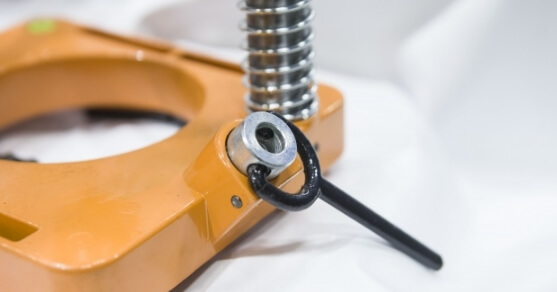

3. Всегда держите хотя бы одну руку на сверлильном станке, чтобы стабилизировать и направлять его. Возьмите конец цепи и плотно обверните ее вокруг трубы. Закрепите ближайший штифт цепи на несущей платформе и плотно зажмите поворотную ручку для удержания сверлильного станка возле трубы.

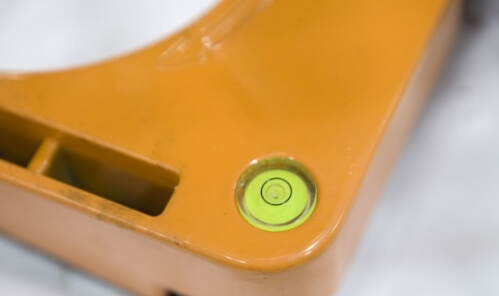

4. Основание сверлильных станков PHC-4/ PHC-6 оснащено ампулой уровня, которая может быть использована при сверлении группы отверстий. (показано на фото выше)
5. Держа одну руку на сверлильном станке, чтобы стабилизировать и направлять его, плавно отпустите поворотную ручку для установки конечной позиции инструмента. Состыкуйте направляющее сверло с желаемым местом сверления и плотно зажать поворотную ручку. Не убирайте руки со сверлильного станка без уверенности, что он надежно прикреплен к трубе. Сверлильный станок должен быть надежно закреплен на трубе во избежание заклинивания сверла.

Использование:

1. Убедитесь, что сверлильный станок и рабочее место надлежащим образом подготовлены, а рабочее место свободно от посторонних и других отвлекающих факторов.
2. Рабочее место оператора должно обладать:

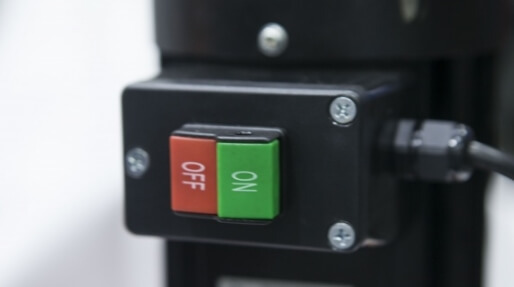

• Элементами управления сверлильным станком, включая выключатель и рукоять подачи. Запрещено включать выключатель в положение ON (ВКЛ.) до окончания осмотра.
• Хорошей устойчивостью. Убедитесь, что во время работы не придется тянутся через станок.

3. Установите выключатель в положение ON (ВКЛ.). Понаблюдайте за вращением корончатого и направляющего сверла, убедитесь в правильном и непрерывном вращении. Если они шатаются или замечены другие неисправности, установите выключатель в положение OFF (ВЫКЛ.) и отключите инструмент от электрической сети, устраните любые неисправности перед использованием. Держите руки и пальцы на достаточном расстоянии от вращающегося шпинделя для уменьшения риска затягивания.
4. Поместите обе руки на маховик и подвиньте направляющее сверло к поверхности трубы. Максимально близко подайте сверло вперед и начните сверление направляющего отверстия. Запрещено толкать направляющее/ корончатое сверло. Это может перегрузить корончатое сверло, двигатель инструмента и вызвать преждевременный отказ.Когда корончатое сверло войдет в контакт с трубой - продолжите надавливать. В зависимости от размеров и толщины стенок трубы, а также от размеров отверстия, корончатое сверло иногда может слегка подаваться назад для снятия стружки. При необходимости, сверлильный станок может быть выключен для нанесения небольшого количества соответствующей смазочно-охлаждающей жидкости на обрабатываемую поверхность. Запрещено нанесение смазочно-охлаждающей жидкости во время работы станка во избежание затягивания. Примите необходимые меры для предотвращения утечки смазочно-охлаждающей жидкости или выпадения оператора во время процедуры. Когда сверло пройдет сквозь стенку трубы и сверление будет завершено, следует немедленно остановить работу станка. Ослабьте давление для предотвращения заклинивания корончатого сверла.
