Автоматический ленточнопильный станок Stalex BS-460GBA/Stalex BS-460GB/BC
Описание станка:
Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
В стандартную комплектацию входят:
- Ленточнопильный станок
- Ленточнопильное полотно, установленное на станке
- Сенсорный экран панели управления

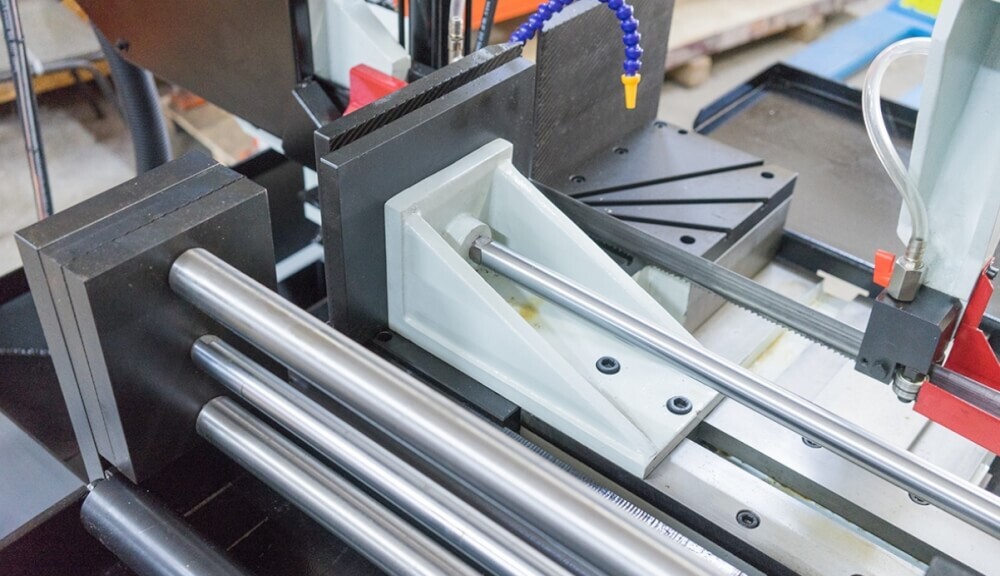

- Гидравлические зажимные тиски (дополнительным гидравлическим прижимом для пакетной резки не комплектуется)
- Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером
- Гидроцилиндр подъёма пильной рамы
- Регулировка подачи пильной рамы
- Лампа дополнительного освещения
- Механическое натяжение полотна
- Индикатор натяжения полотна (тензометр)
- Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин
- Система охлаждения режущего инструмента и заготовки
- Трехметровый подающий платформа (рольганг) – 1шт
- Трехметровая принимающая платформа (рольганг) – 1шт
- Механическое ограждение (эффективная защита оператора)
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).

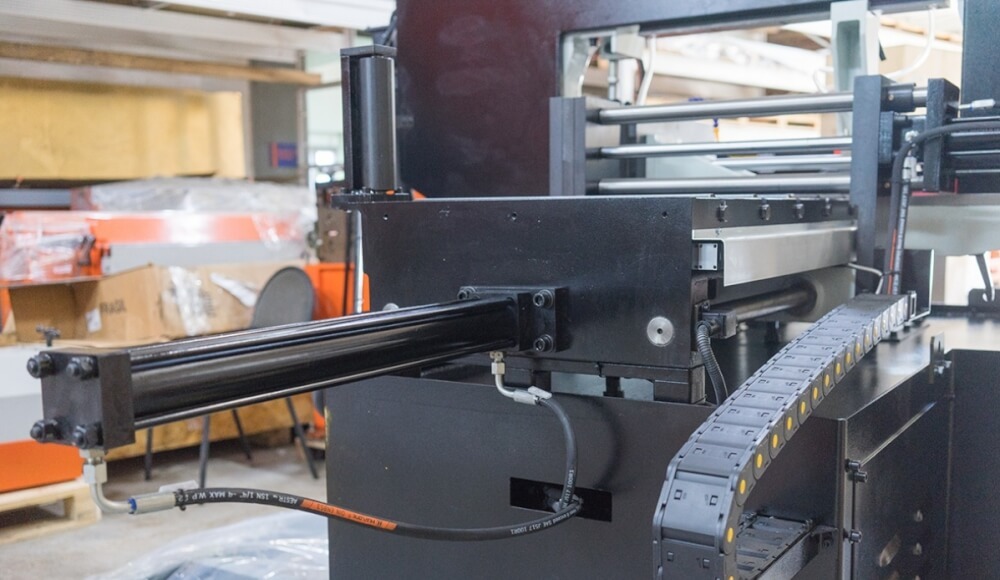

- Макс. единичный ход подающих гидравлических тисков – 500мм
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Термозащита электродвигателя.
- Высота от пола до основания тисков – 850мм.
- Система смазки и охлаждения полотна
- Гидравлическая система регулирования усилия резания.
- Автоматическое подъём рамы при завершении резки.
- Прижим пакетной резки (гидравлический) укомплектован в стандартной комплектации на модели BS-460GB-BC
Характеристики:
|
|
Stalex BS-460GBA |
||
|
Артикул |
388127А |
||
|
Мощность двигателя |
1,5/2,2 кВт (3-х фазный) термозащита перегрузки двигателя |
||
|
Вращение пилы |
От 0 до +60 градусов |
||
|
Привод |
зубчатый (червячная передача) |
||
|
Скорость резания |
15-90 м/мин |
||
|
Рабочая зона |
90° |
+45° |
+60° |
|
330 |
305 |
205 |
|
|
460х250 |
305х250 |
205х250 |
|
|
Угол разворота рамы |
|||
|
Габариты ленты |
34х1,1х3960 мм |
||
|
Скорость подачи заготовки |
0-50 мм/c |
||
|
Макс. единичный ход подающих гидравлических тисков |
500 мм |
||
|
Какова точность реза при отклонении по перпендикуляру (на Ø 100 мм сплошного сечения) |
0,3мм/100мм |
||
|
Какова точность подачи заготовки (на длину 100 мм) |
повторяющаяся точность позиционирования: в пределах 0,5 мм. |
||
|
Рабочая высота стола |
850 мм |
||
|
*Объём гидравлического бака |
32 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
||
|
Объём бака СОЖ |
18 л заливать 2/3 по уровню СОЖ |
||
|
Система смазки и охлаждения полотна |
+ |
||
|
Индикатор натяжения полотна |
+ |
||
|
Лампа дополнительного освещения |
+ |
||
|
Размер упаковки |
2500х2300х1630 мм |
||
|
Размер упаковки стола подачи |
упакован вместе со станком |
||
|
Общие габариты станка, установленного в рабочее положение |
6470x2260x1450 мм |
||
|
Отдельный размер стола подачи |
3000х460х850 мм |
||
|
Масса нетто/брутто |
1520/1655 кг. |
||
|
Страна производитель |
Китай |
||
|
Гарантия |
12 месяцев |
||
|
Цена |
$ |
||
|
Резка заготовок пакетом используется гидравлический прижим на модели BS-460GB-BC |
|||
|
Рабочая зона |
90° |
+45° |
+60° |
|
160 |
160 |
160 |
|
|
460х160 |
305х160 |
205х160 |
|
* дополнительный гидравлический прижим для пакетной резки не комплектуется на модели BS-460GBA
*Залить чистое гидравлическое масло в бак:
в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
Как правило, уровень масла должен находиться в верхней части указателя.
Класс вязкости гидравлического масла расшифровка
По вязкостным свойствам гидравлические масла условно делятся на следующие:
маловязкие - классы вязкости с 5 по 15;
средневязкие - классы вязкости 22 и 32;
вязкие - классы вязкости с 46 по 150.
На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х3960 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
