Автоматический ленточнопильный колонный станок Stalex BS-500GА

Описание станка:

Модель Stalex BS-500G является автоматическим ленточнопильным станком, колонного типа.Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 500x350 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.Ленточнопильный станок имеет 2 вертикальные стойки (колонны):

• 1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
• 2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.Пильная рама, представляет собой стальную сварную конструкциюНа автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

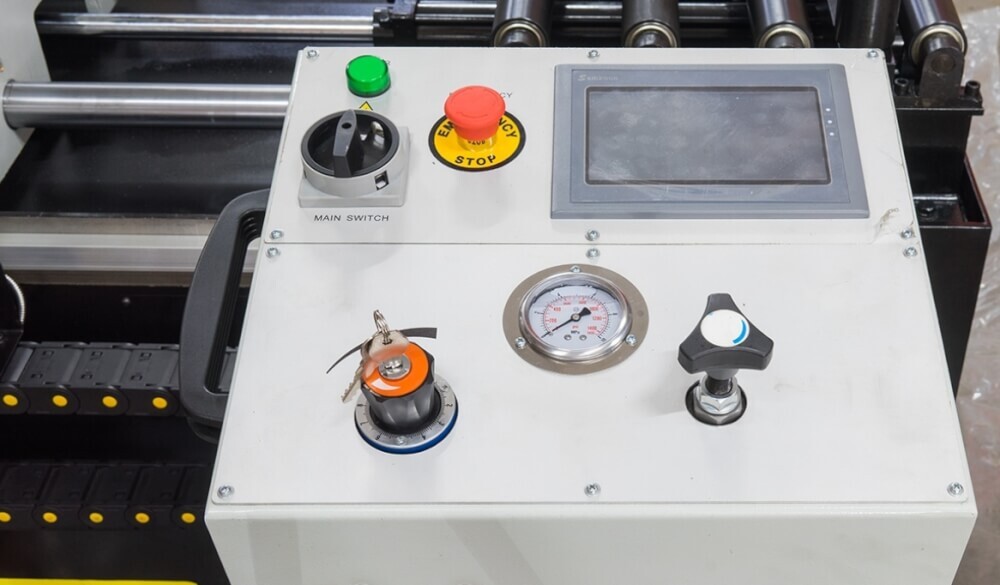

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Основные элементы

• - Угол пиления заготовок 90°; 15°; 30°; 45°.
• - Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
• - Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
• - Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
• - ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
• - Сенсорный дисплей управления.
• - Станок управляется трёхфазным двигателем.
• - Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин.
• - Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
• - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• - Термозащита электродвигателя
• - Система смазки и охлаждения полотна
• - Тиски гидравлические с возможностью быстрого зажима заготовок
• - Макс. единичный ход подающих гидравлических тисков – 500мм
• - Механическое натяжение полотна
• - Шнековый конвейер для сбора стружки, приводимая в движение автоматически
• - Подсветка зоны резания
• - Гидравлическая система регулирования усилия резания
• - Автоматический подъём рамы при завершении резки
• - Прижимы для пакетной резки – на стационарные и подающие тиски
  Характеристики:

На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
