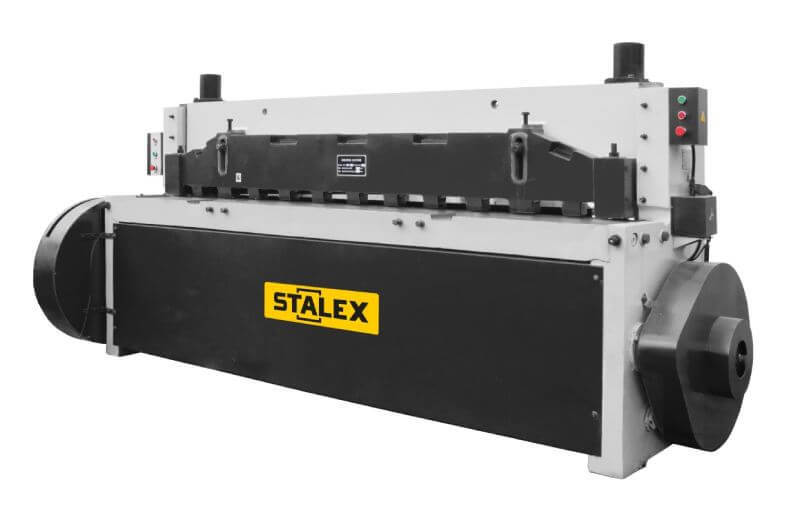

Гильотины электромеханические Stalex Q11-8х2500 с кривошипно-шатунным механизмом
Назначение:
Высокопроизводительный станок предназначен для резки стального листа, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi (российский аналог 9ХС), с твёрдостью закалки 45-50 HRC, с 4 режущими кромками на верхнем и нижнем ножах, толщина ножа 70мм и 80мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 50 и 37 циклов/минуту (в зависимости от толщины и материала), без перегрева станка (и дополнительным временем на его охлаждение), а также более низким потреблением энергии.
Особенности:
- Станок оснащен качественными долговечными ножами (материал ножей 9CrSi)
- Простая и быстрая регулировка зазора между ножами
- Верхний и нижний нож имеют четырехстороннюю заточку
- Надёжная и простая конструкция, движение ножа производится от электродвигателя через роторный привод
- Предварительный прижим материала перед моментом резки (прижимные пальцы не имеют резиновой вставки, на моделях работая при толщине более 4мм)
- Передние удлинители поддержки листа – 370мм (2шт) и 400мм (3шт)
- Ширина рабочего стола до линии реза – 430мм и 410мм
- Расстояние от заднего упора до линии реза (съёмный упор) – 500мм
- Задний упор для точного позиционирования заготовки, имеет счётчик длины
- Конструкция станка позволяет работать с более низким потреблением энергии
- Высокая скорость резки - до 50 и 37 циклов/минуту (в зависимости от толщины и материала)
- Широко используется для работы с листом средней и максимальной величины
- Тип муфты – механический
- Боковой упор для фиксации листа по 90°
- Ножная педаль для удобной фиксации и резки листа
Технические характеристики:
|
Наименование |
Q11-8х2000 |
Q11-8х2500 |
|
|
Артикул |
ед. изм. |
386011 |
386006 |
|
*Толщина металла (σв <400 Н/мм2) |
мм |
2,0-8,0 |
2,0-8,0 |
|
Марка стали (режущие ножи) |
|
9CrSi – Сталь инструментальная легированная |
|
|
Твердость (режущие ножи) |
|
HRC45-50 |
|
|
Кол-во режущих кромок на верхнем и нижнем ноже |
|
по 4 режущие кромки |
|
|
Размеры ножей |
мм |
толщина/высота/длина: 70 мм/20 мм/505мм (4шт) |
толщина/высота/длина: 80 мм/25 мм/505мм (4шт) |
|
Прочность обрабатываемого материала |
Н/мм² |
≤ 400 |
|
|
Максимальная длина реза |
мм |
2000 |
2500 |
|
Угол резки |
|
2° |
1,42° |
|
Максимальное число резов в минуту |
циклов /минуту |
50 |
37 |
|
Количество непрерывных циклов резки с макс. нагрузкой (циклов/мин) |
циклов /минуту |
28 |
10 |
|
Мощность двигателя |
кВт |
11 |
11 |
|
Передние удлинители поддержки листа |
мм |
370 (2шт) |
400 (3шт) |
|
Ширина рабочего стола до линии реза |
мм |
430 |
410 |
|
Механический задний упор |
мм |
500 |
500 |
|
Размер упаковки |
мм |
3350x1750x1820 |
3900x2270x2440 |
|
Масса нетто/брутто |
кг |
4500/4800 |
6800/7150 |
|
Стоимость |
$ |
|
|
* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa (1 Н/мм2 = 1 MPa).
Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина резки при работе с нержавеющей сталью составить около 3,5 мм (с пределом прочности σв <600 MРa).
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.
