Гильотина электромеханическая Stalex Q11-3х1300 с кривошипно-шатунным механизмом

          Назначение:

Компактный высокопроизводительный станок предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi (российский аналог 9ХС), с твёрдостью закалки 45-50 HRC, с 4 режущими кромками на верхнем и нижнем ножах, толщина ножа 18мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 20 циклов/минуту (в зависимости от толщины и материала), без перегрева станка (и дополнительным временем на его охлаждение), а также более низким потреблением энергии.

           Особенности:

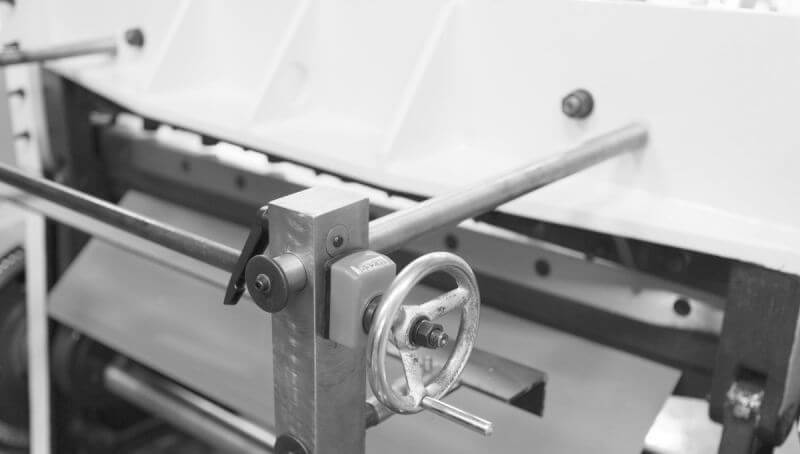

• Механический задний упор для точного позиционирования имеет счётчик длины
• Простая и быстрая регулировка зазора между ножами
• Верхний и нижний нож имеют четырехстороннюю заточку
• Ножной рычаг (ножная педаль от модели Q11-4x2000) позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
• Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется
• Предварительный прижим материала перед моментом резки (прижимные пальцы имеют резиновую вставку для моделей Q11-4x1300/Q11-4x1500)
• Расстояние от заднего упора до линии реза (съёмный упор) – 350мм (500мм для модели Q11-4x2000/2500/3200)
• Ширина рабочего стола до линии реза – 430мм
• Длина передних удлинителей – 382мм
• Количество передних удлинителей 1300; 1500; 2000; 2500/3200 – 2шт/3шт
• Боковой упор для фиксации листа по 90°
• Температурный режим эксплуатации станка – +5 ÷ +45
• Стандартная комплектация – в станок вложен фанерный короб с передними поддержками и масленкой, ножной рычаг/педаль, на станке, кабель без розетки – около 1,5м

Технические характеристики:

* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa (1 Н/мм2 = 1 MPa).

Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина резки при работе с нержавеющей сталью составить около 1,2мм (с пределом прочности σв <600 MРa), для моделей Q11-3х1300 и Q11-3х1500.

Макс. толщина резки при работе с нержавеющей сталью составить около 1,5мм (с пределом прочности σв <600 MРa), для моделей Q11-4х2000, Q11-4х2500 и Q11-4х3200.

При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.

Схема смазки
