Инструментальный фрезерный станок STALEX, модель WFM 800
ТЕХНИКО-КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ

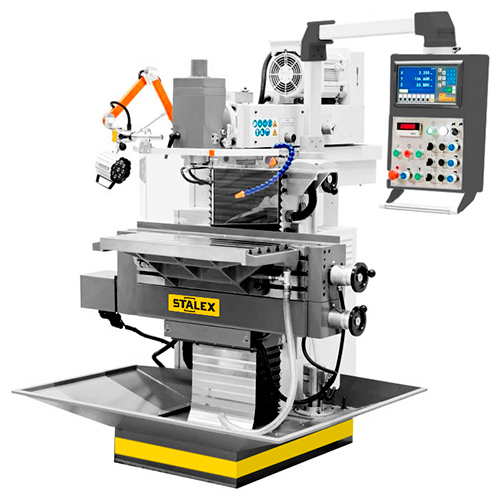

Инструментальный фрезерный станок STALEX, модель WFM 800.
- Описание:
Универсально-фрезерный станок WFM 800 предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Особенности:
- Высокая жесткость конструкции станка
- Удобное расположение органов управления станка с одной стороны
- Вертикальный и горизонтальный шпиндели
- Наклон вертикальной головки влево/вправо
- Автоматическая подача по оси Z и
- УЦИ по осям X, Y, Z (Sino)
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа LED местного освещения
- Управляемое перемещение фрезерного стола по 3-м координатам
- Централизованная система смазки фрезерного стола
- Электрокомпоненты Schneider electric
- Изготовлен по стандарту СЕ
- 2. Комплект поставки*
- Пульт управления нового образца с УЦИ
- Зажимная тяга M16
- Переходник ISO40/MT3
- Переходник ISO40/MT2
- Цанговый патрон ISO40-ER32 с набором цанг 7 шт. (4-16 мм).
- Опора для горизонтального фрезерования
- Оправки для горизонтального фрезерования: ISO 40/Ø22 мм; ISO 40/ Ø27 мм;
- Система подвода СОЖ
- Сертификат точности
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Лампа LED местного освещения
- Основные технические характеристики*:
- Конус шпинделя вертикального.......................................................................... ISO 40 DIN2080
- Частота вращения шпинделя(Гор/верт) плавно,18 ................................... 40 -2000 об/мин
- Автоподача пиноли шпинделя............................................................... 0,03/0,06/0,12 мм/об
- Ход пиноли шпинделя................................................................................................... 60 мм
- Диапазон наклона головки, влево/вправо........................................................... ±90⁰
- Расстояние от оси горизонтального шпинделя до стола............................. 35-435 мм
- Расстояние от оси вертикального шпинделя до стола................................... 5-405 мм
- Расстояние от оси вертикального шпинделя до стойки(Max).......................... 520 мм
- Конус шпинделя горизонтального...................................................................... ISO 40 DIN2080
- Размер горизонтального рабочего стола...................................................... 800x400 мм
- Размер вертикального рабочего стола.......................................................... 950x250 мм
- Перемещение стола по оси Х .................................................................................. 500 мм
- Перемещение стола по оси Z .................................................................................. 350 мм
- Перемещение стола по оси Y................................................................................... 400 мм
- Скорость подачи стола по оси Х x Y x Z............................................................ 10-500 мм/мин
- Ускоренное перемещение стола............................................................................ 1200 мм/мин
- Т-образные пазы горизонтального стола (ширина/расстояние), 8.............. 14/45 мм
- Т-образные пазы вертикального стола (ширина/расстояние), 5.................. 14/45 мм
- Максимальная нагрузка на стол............................................................................... 300 кг
- Напряжение сети......................................................................................................... 380 В
- Мощность мотора подач X/Y/Z, .................................................................................. 1,5 кВт
- Мощность главного двигателя, ................................................................................. 3,0 кВт
- Мощность насоса помпы: .................................................................................. . 0,4 кВт
- Габаритные размеры (ДхШхВ)......................................................... 1460х2080х1720 мм
- Масса............................................................................................................................. 2200 кг
Условия оплаты и поставки:
|
Условия оплаты |
100% - предоплата. Оплата производится в рублях по курсу ЦБ РФ на день оплаты. В стоимость не включены пуско-наладочные работы. ПНР оплачивается отдельно |
|
Доставка |
Сроки доставки уточняйте у менеджера. Доставка оплачивается дополнительно.
|
|
Технические характеристики и стоимость товара могут отличаться. Уточняйте наличие, стоимость и характеристики на момент покупки и оплаты. Вся информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. |
- Стоимость дополнительного оборудования, доллары США с НДС:
Набор прижимов для 14 мм Т-образного паза......................................................................................... $
Тиски станочные QM16160………………………………………………………………………………………..$
Концентрат СОЖ (канистра 10л,20л) ........................................................................................ по запросу
- Подготовка фундамента
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².
- Пусконаладочные работы
Подключение, запуск и отладка станка, ................................................................. по согласованию
