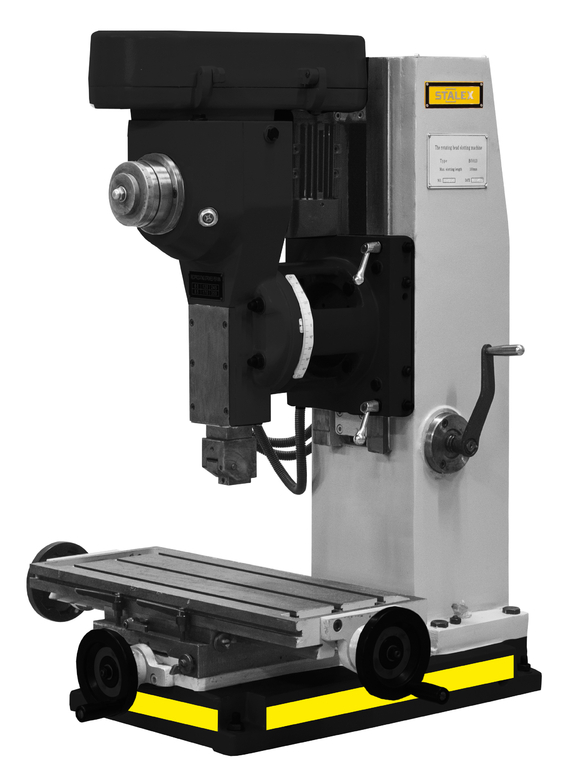

Долбежный станок Stalex B5013
Cтанок B5013 используется для строгания паза в глухом отверстии, обработки прямоугольной (шлицевой) щели и шпоночного паза в отверстии. Станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически. Возможность поворота головы станка влево и вправо на 90°. Долбежные станки по металлу - предназначены для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов, шлицев, канавок в цилиндрических, конических, фасонных и плоских поверхностях. Долбежные станки успешно применяются в единичном и мелкосерийном производстве, а также в ремонтных мастерских.Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. Для включения/выключения станка установлена кнопочная панель.
Особенности:
- Прочная стальная конструкция
- Поворот головы станка на 90° (±45°) в обе стороны
- Перемещение фрезерной оправки 0-125 мм
- Ход ползуна 60-350 ударов в минуту (6 циклов)
- Механическая регулировка продольного и поперечного перемещения рабочего стола
Технические характеристики
|
Наименование |
Долбежный станок Stalex B5013 |
|
Ширина паза в стандартной комплектации |
6 мм |
|
Диаметр оправки |
16 мм |
|
Макс. ход фрезы |
125 мм |
|
Макс. длина долбления |
100 мм |
|
Макс. возможная высота заготовки без обработки |
280 мм (голова станка поднята в верхнее положение; держатель фрезы с оправкой и резцом поднят в верхнее положение.) |
|
Ширина и глубина держателя фрезы |
50х63 мм |
|
Макс. ход подвижной пластины (головы) |
350 мм |
|
Расстояние между осью инструмента и стенки колонны |
236 мм |
|
Расстояние между осью инструмента и направляющих подвижной пластины (салазки) |
210 мм |
|
Кол-во ударов |
60-350 ударов/мин (6 ступеней) |
|
Привод |
клиноременная передача |
|
Т образные пазы Ширина паза Ширина ⊥ паза Номинальное отклонение |
3 паза, длиной 49 мм 12 мм 19 мм +2 мм |
|
Рабочий стол |
600*240 мм |
|
Поперечный ход рабочего стола |
340 мм |
|
Продольный ход рабочего стола (фронтальное перемещение |
130 мм |
|
Поворот головы (Право и лево) |
90° (±45°) |
|
Двигатель |
380 В/50 Гц/0,25 кВт |
|
Габаритные размеры |
1090*1120*790 мм |
|
Масса |
330/380 кг |
|
Ссылка на видео: |
|
|
Стоимость |
$ |
|
* Часто задаваемый вопрос - Какой минимальный диаметр отверстия? Общий размер оправки и макс. установленного резца в оправке – 18,5мм. Необходимо брать расстояние с запасом (от 18,5мм) т.к. окружность оправки (не резец) должна не соприкасаться с внутренней поверхностью заготовки (втулки, муфты и прочее) |
|
Маховик точной настройки
Маховик точной настройки имеет 25 делений (от «0» до «24»), каждое деление маховика равно 5мм глубины подачи (деление «0» = 5мм; деление «1» = 10мм и т.д.), макс. ход фрезы при делении «24» будет равен 125мм.
